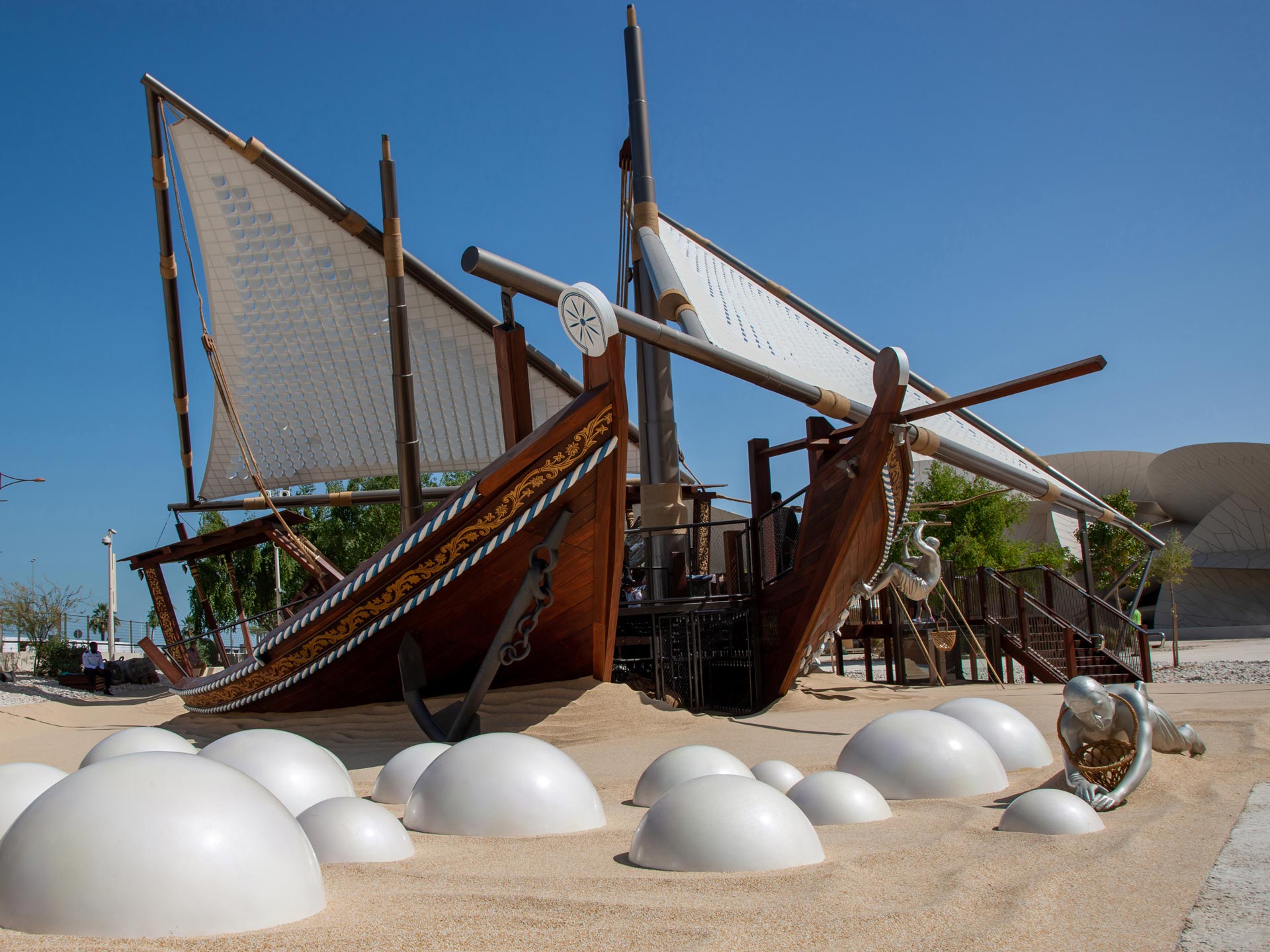

Nach dem Erfolg in einem internationalen Designwettbewerb haben die Landschaftsarchitekten des australischen Büros TCL Taylor.Cullity.Lethlean in Zusammenarbeit mit dem Nationalmuseum von Katar zwei Spielplätze entwickelt: Die 'Cave of Wonders' und das 'Adventure Ship', das einem traditionellen arabischen Segelschiff nachempfunden ist. Die Abenteuerspielplätze auf dem Gelände des Museums wurden Anfang 2020 eröffnet.

Das Klima in Doha ist im Winter eher gemäßigt und lädt zum Verweilen im Außenraum ein. Im Sommer ist es jedoch über weite Zeiten sehr heiß, die Feuchtigkeit schwankt von sehr trocken bis hin zu extrem feucht. Transsolar war in diesem Projekt für die Konzeption zur Verbesserung des Außenkomforts verantwortlich und hat sich der Aufgabe gestellt, in diesem extremen Klima angenehmere Bedingungen für spielende Kinder und Eltern zu schaffen und so die Nutzungszeiten der Spielplätze auszuweiten.

Die 'Cave of Wonders' erzeugt den Eindruck einer kühlen Höhle und wird durch Strahlungskühlmatten und eine Klimaanlage temperiert. Für die Außenbereiche um und auf dem 'Adventure Ship' wurde in die gesamte Trickkiste der Außenkomfortmaßnahmen gegriffen. Diese reichen von strategischer Materialwahl der Oberflächen, über effiziente Verschattungssysteme bis hin zur Anwendung von eigens entwickelten und optimierten Verdunstungskühlsystemen.

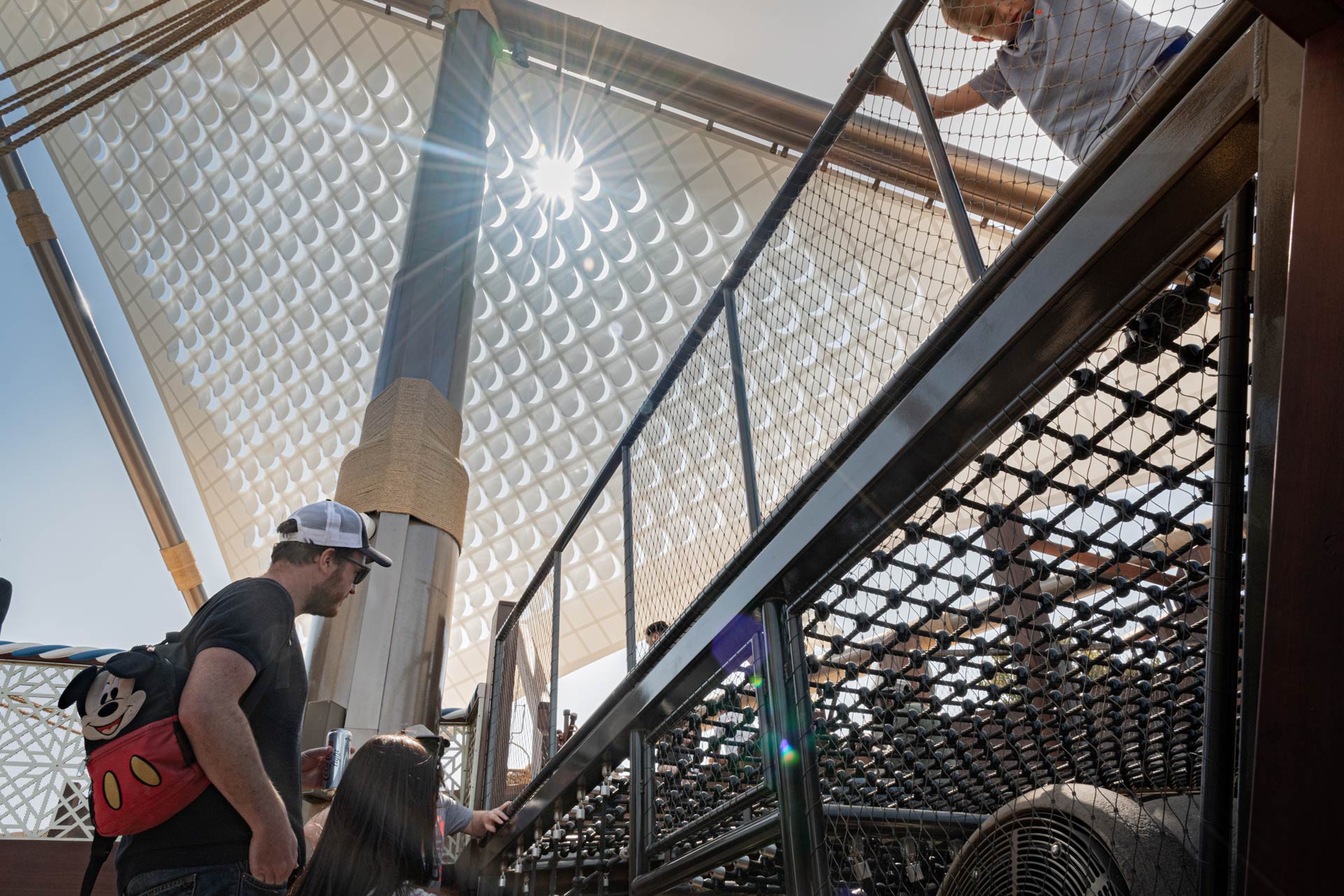

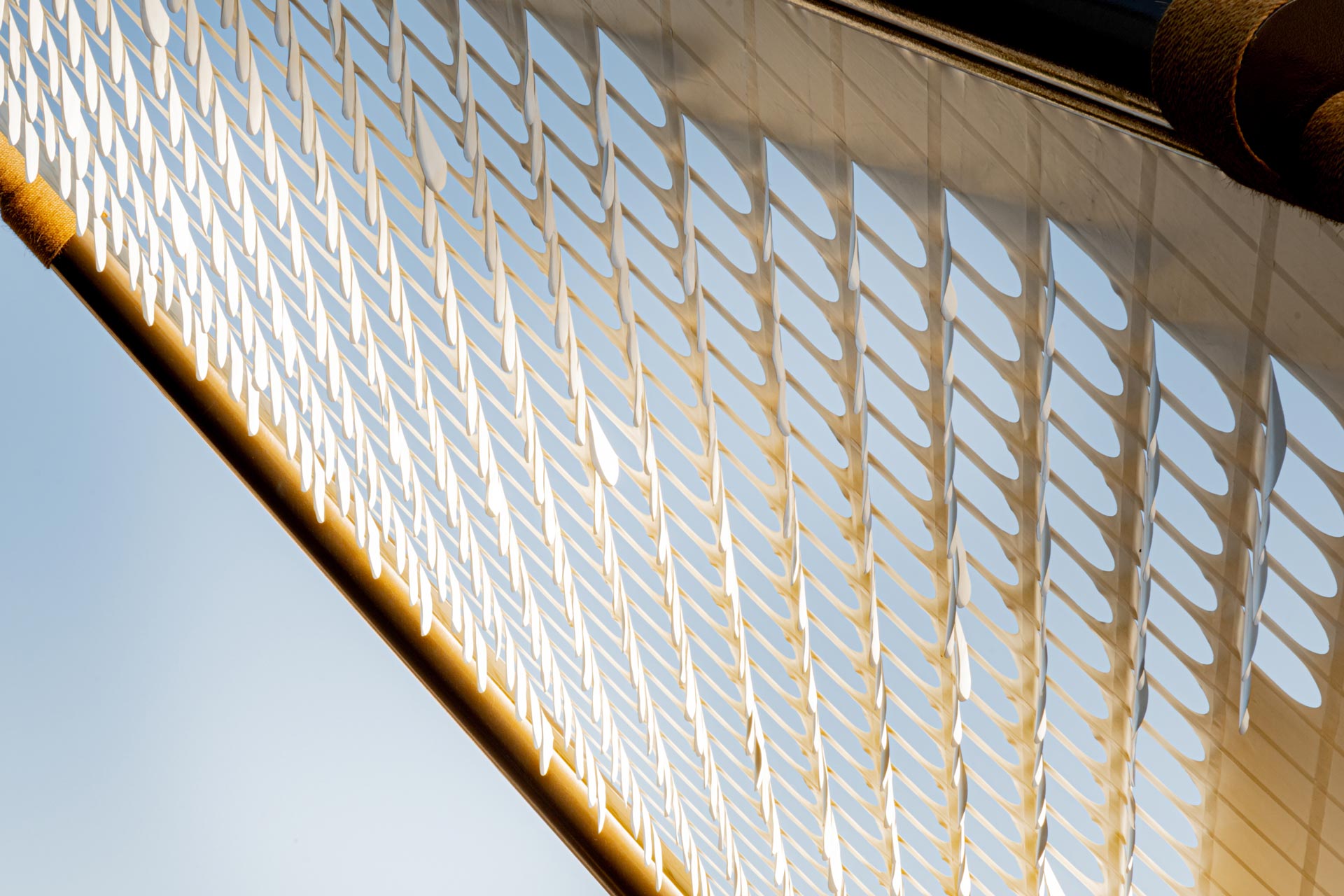

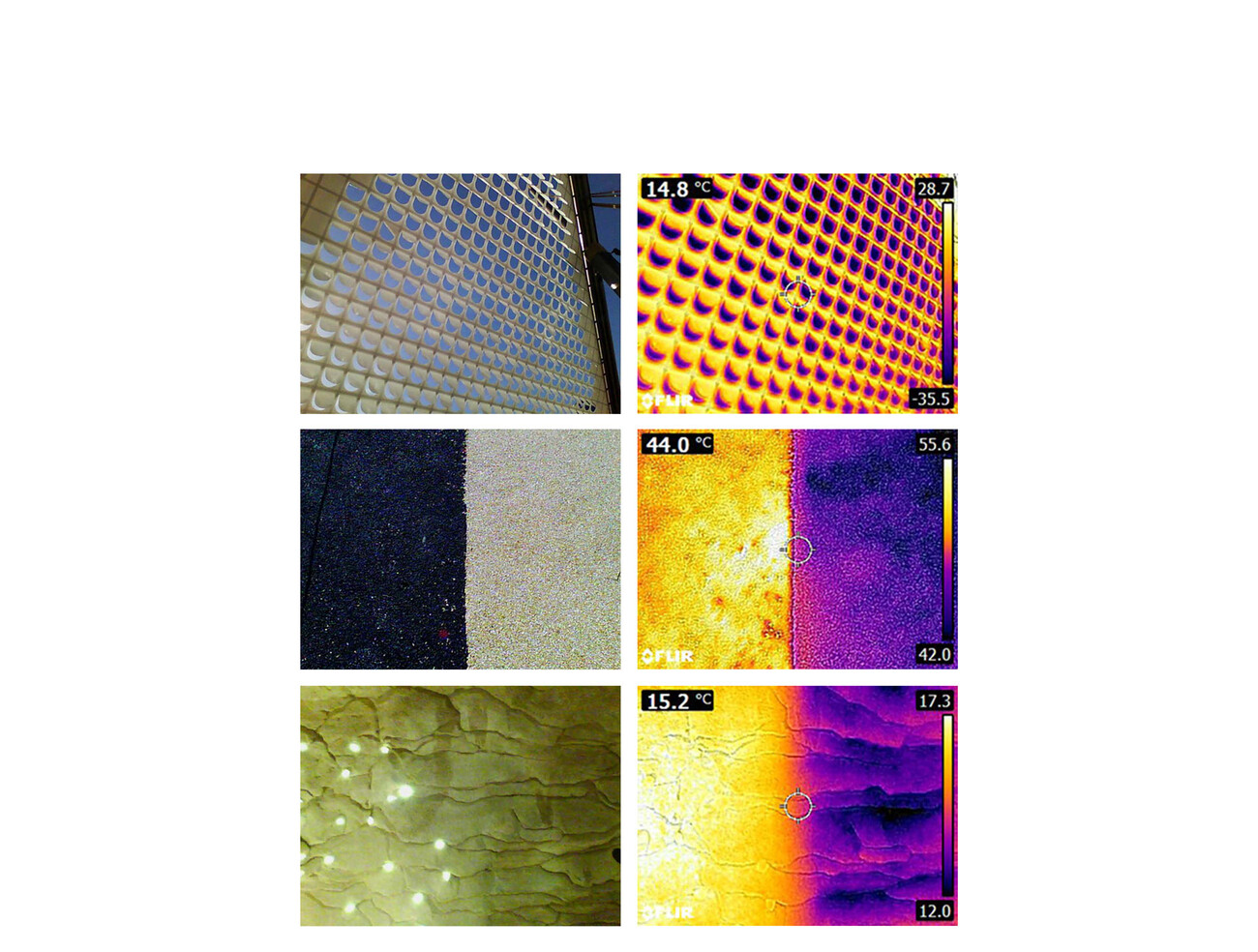

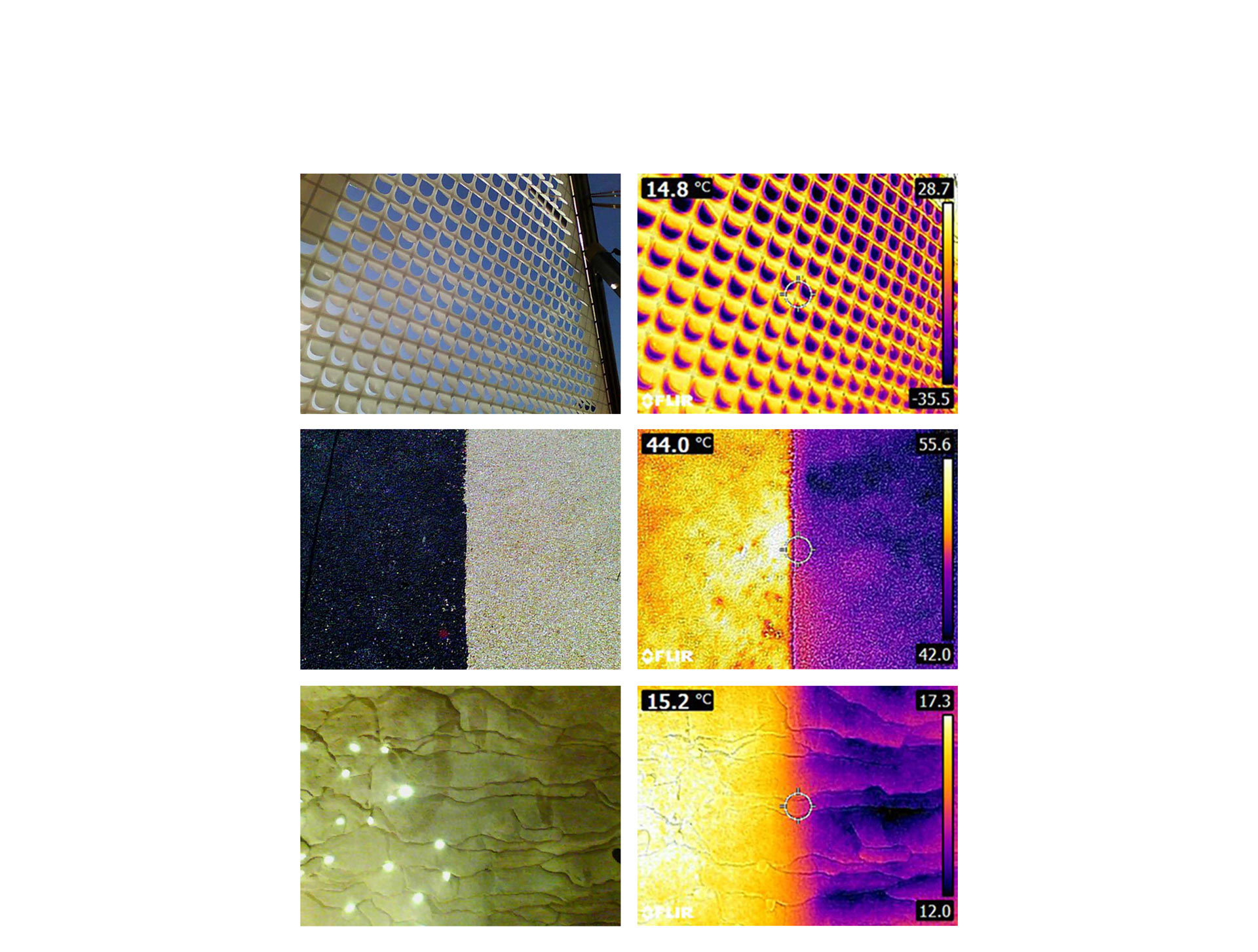

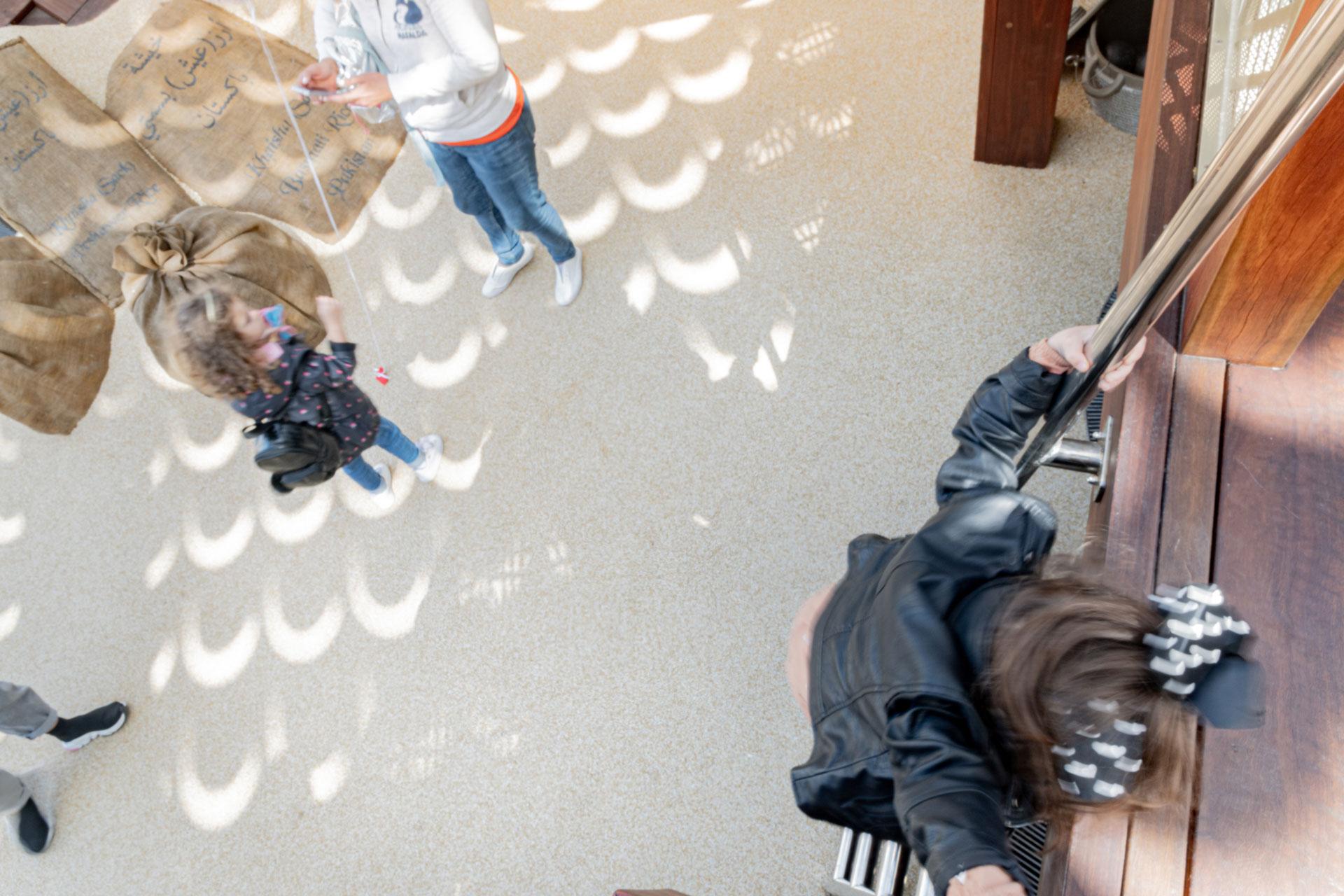

Um ein übermäßiges Aufheizen der Oberflächen zu verhindern, wurden weitestgehend helle Materialien gewählt, welche einen großen Teil der Solarstrahlung reflektieren und sich somit weniger stark aufheizen als dunkle Flächen. Zu Verschattung dienen, neben Vegetation und dem Schiffskörper selbst, auch die beiden Segel des Schiffes. Diese wurden hinsichtlich Ihrer Lage und Ausrichtung sowie des Materials optimiert. Die Segel spenden Schatten, heizen sich selbst aber nicht stark auf, dank der offenen Struktur des Gewebes, die Durchlüftung erlaubt.

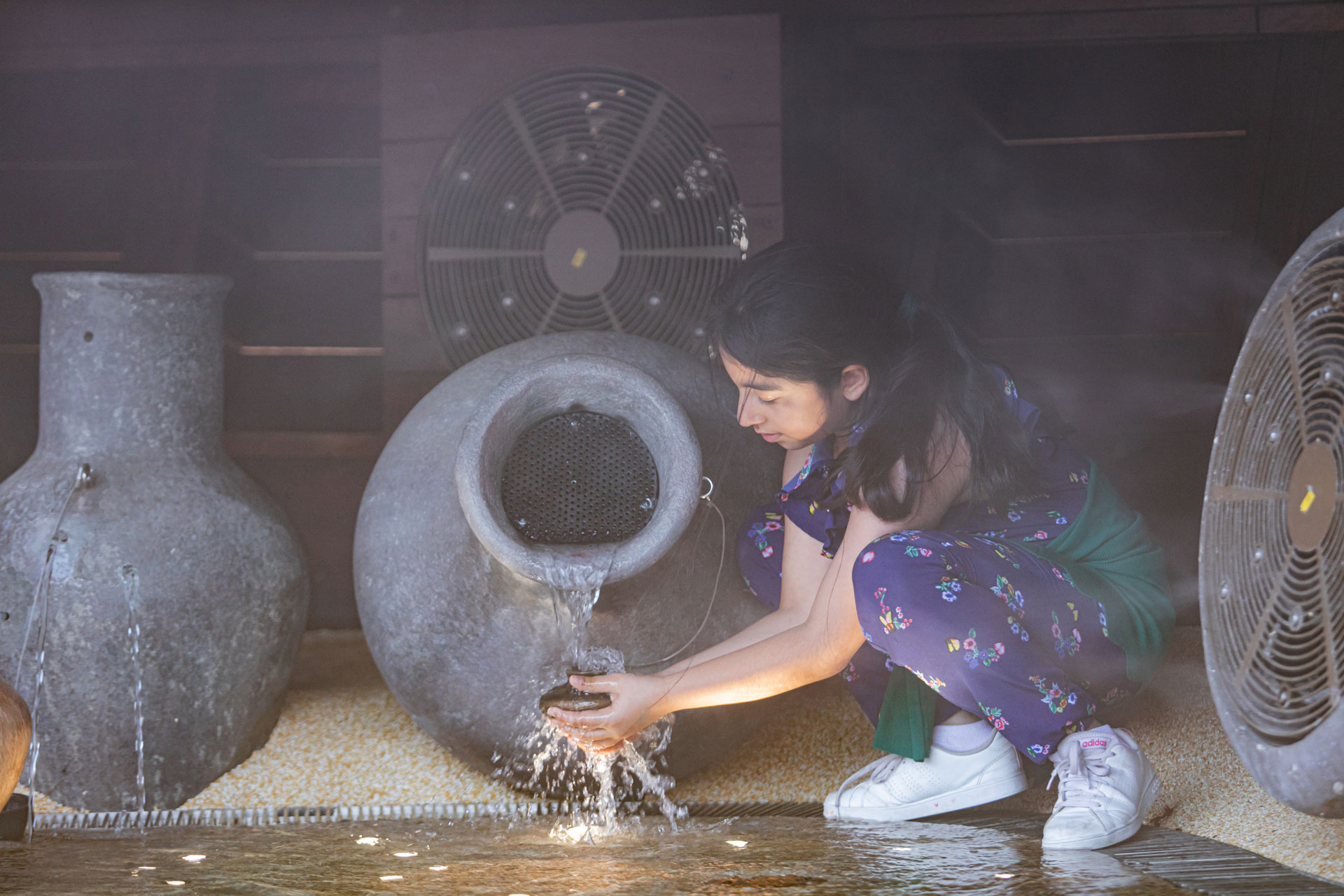

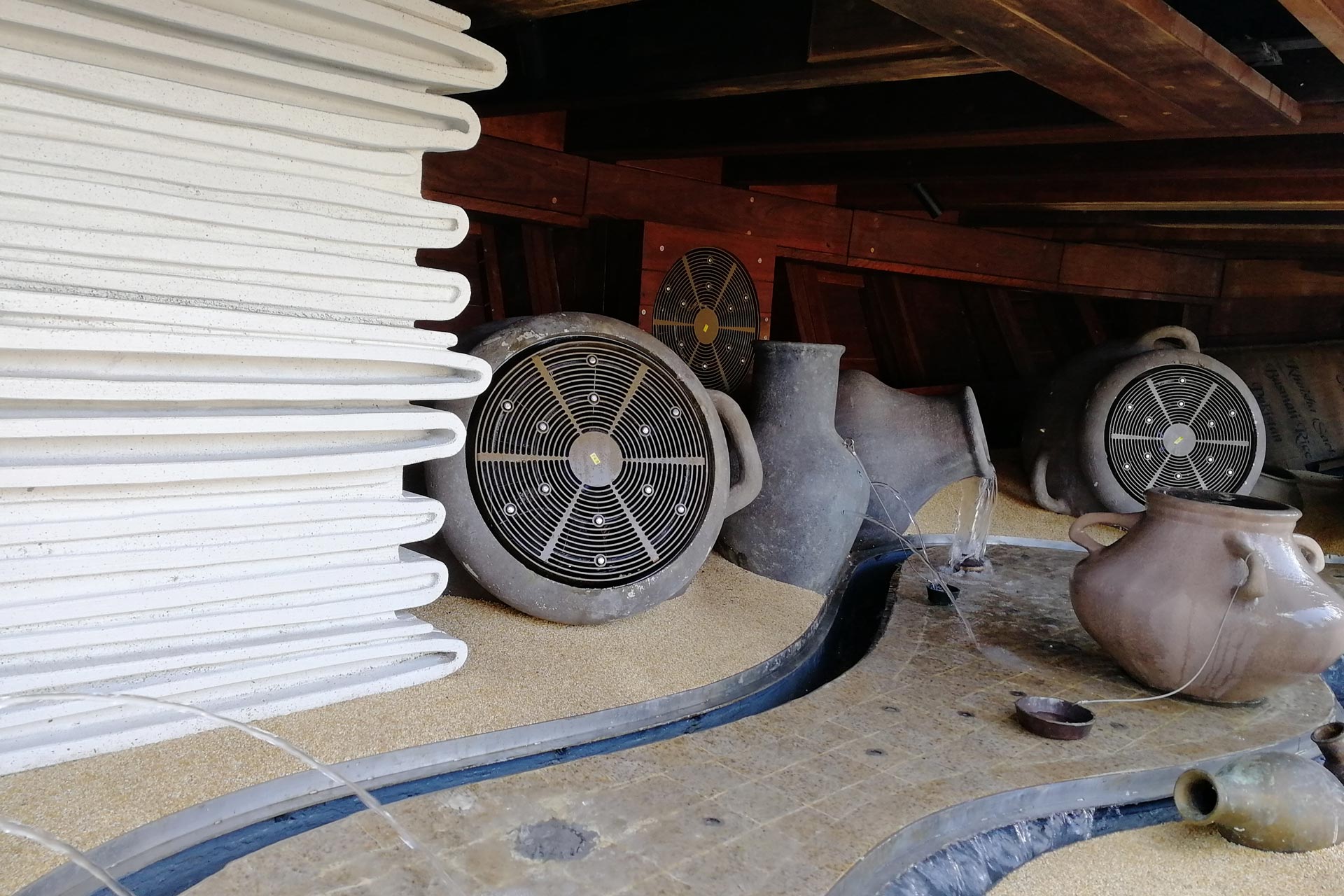

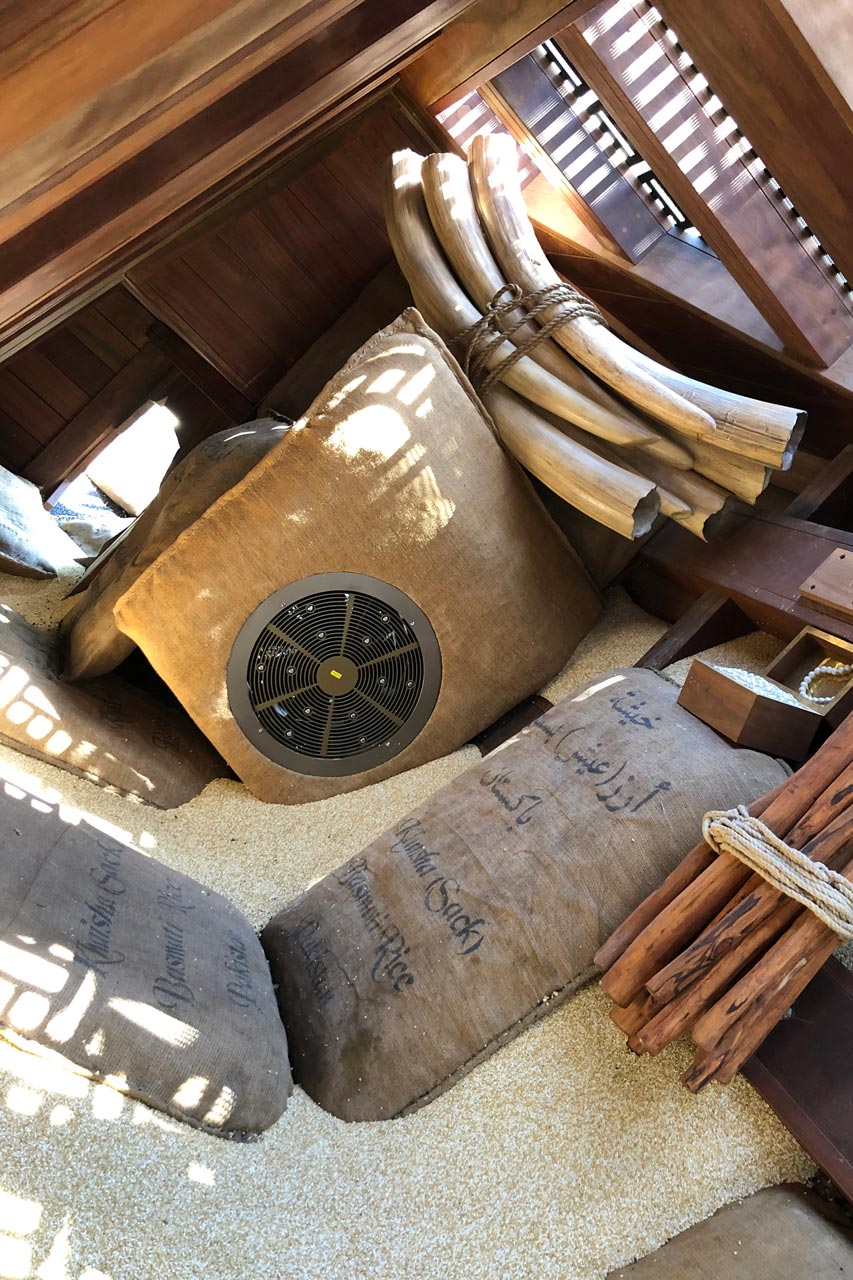

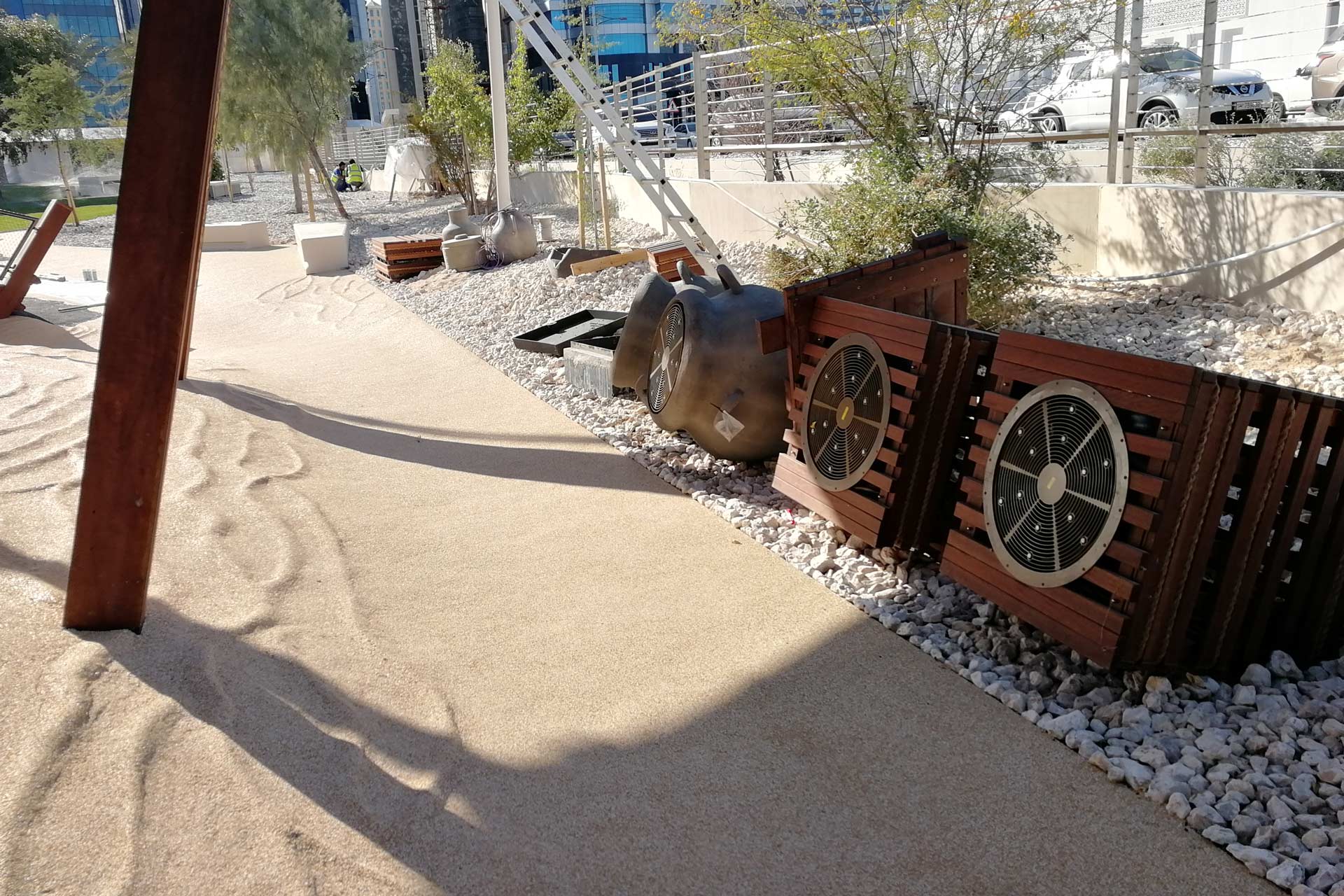

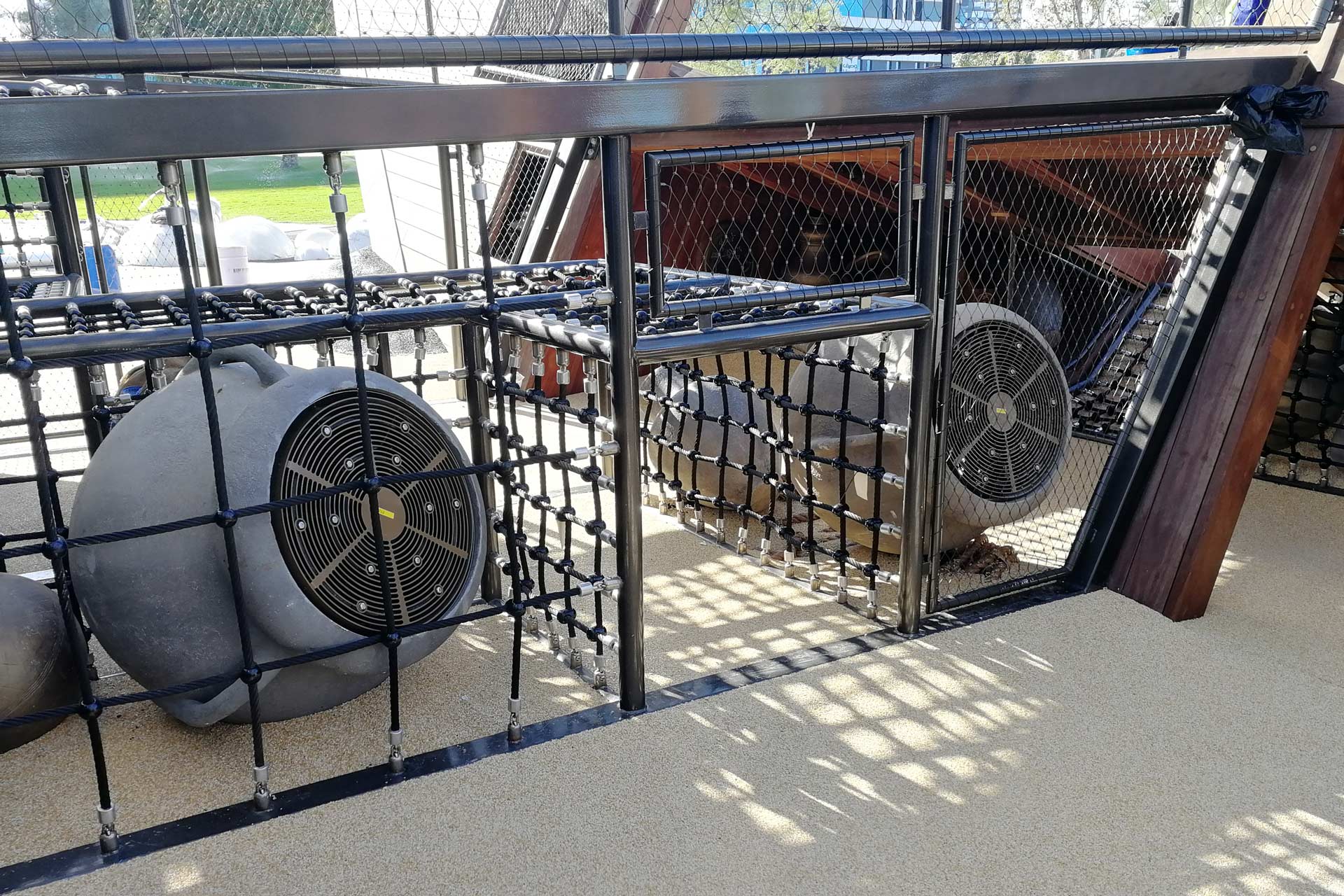

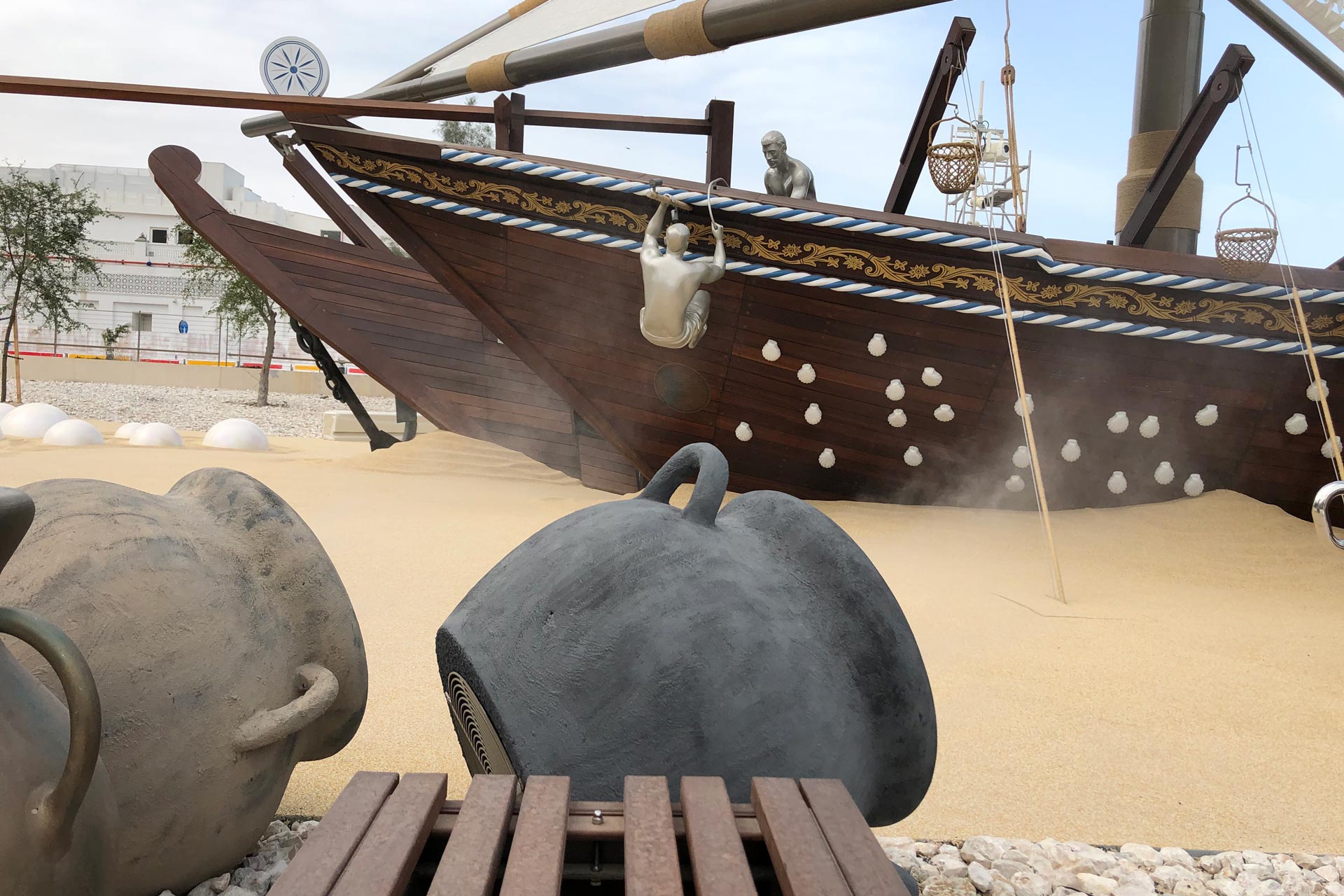

Zusätzlich verbessert die von Transsolar entwickelte Technologie, die wir 'Dry Mist' nennen, durch Verdunstungskühlung den Komfort an Bord. Die notwendigen Ventilatoren, die 'Dry Mist Fans' sind in maßgeschneiderte Elemente wie z.B. Tontöpfe oder Frachtkisten sowie den Schiffsrumpf eingebaut und integrieren sich in das architektonische Konzept.

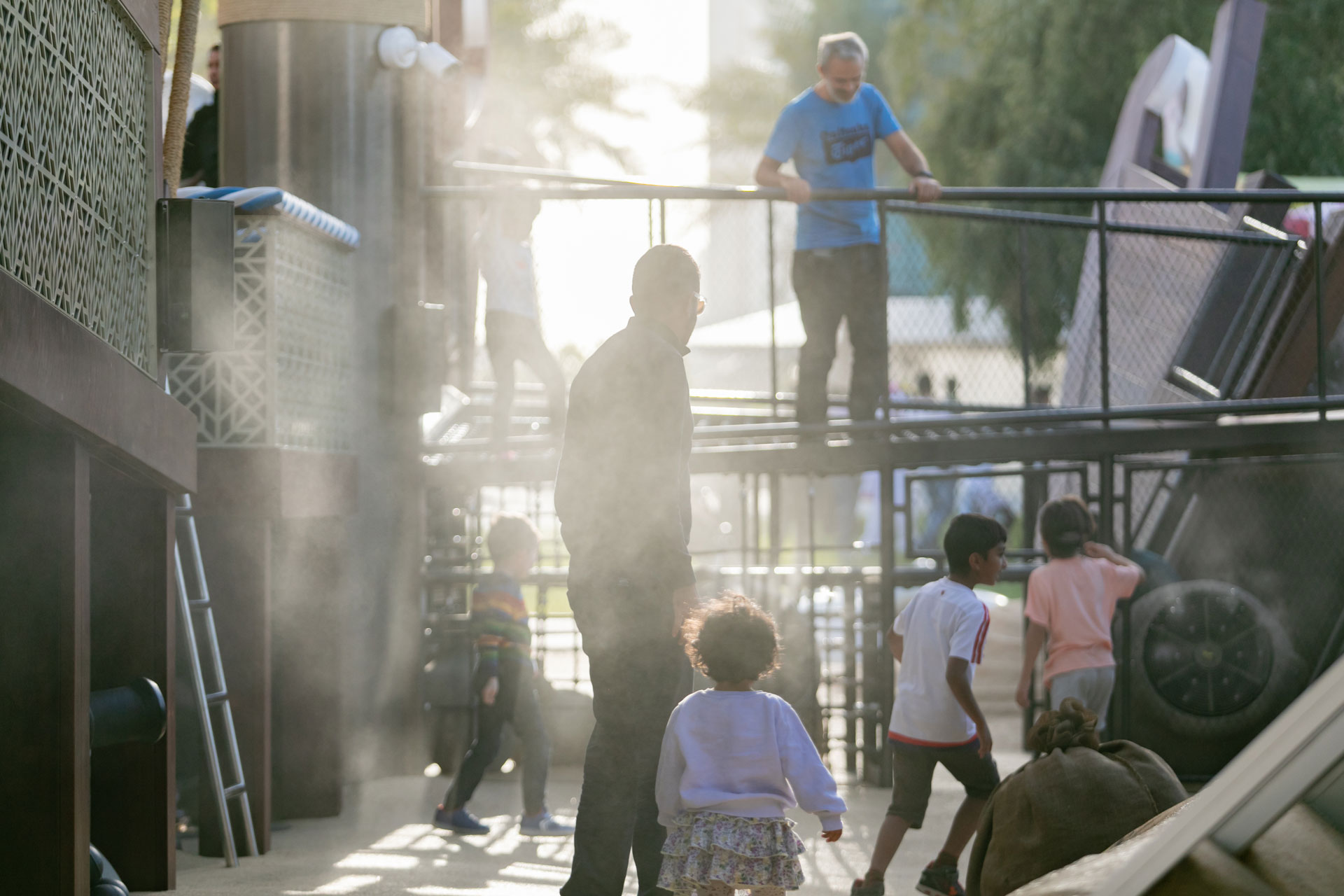

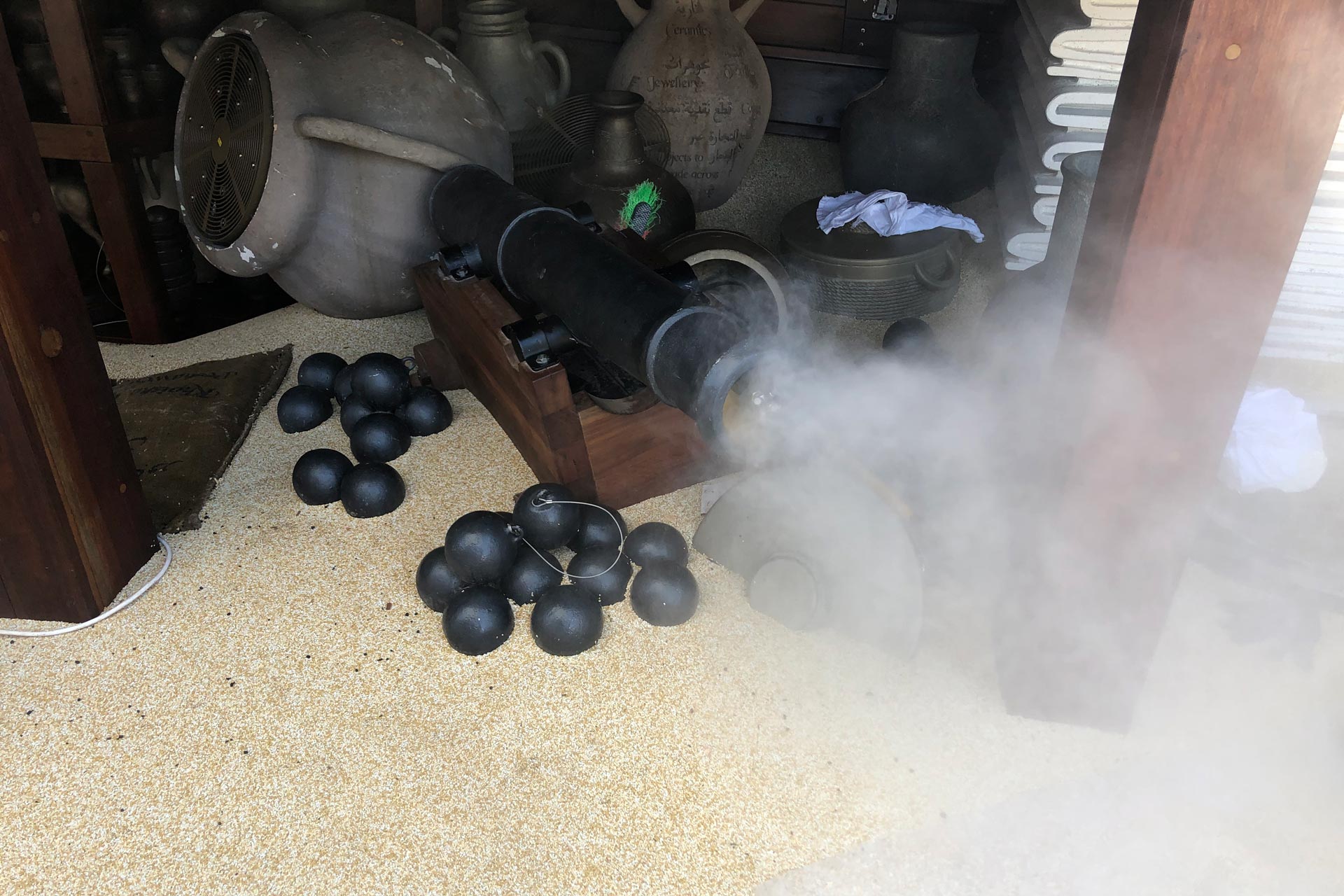

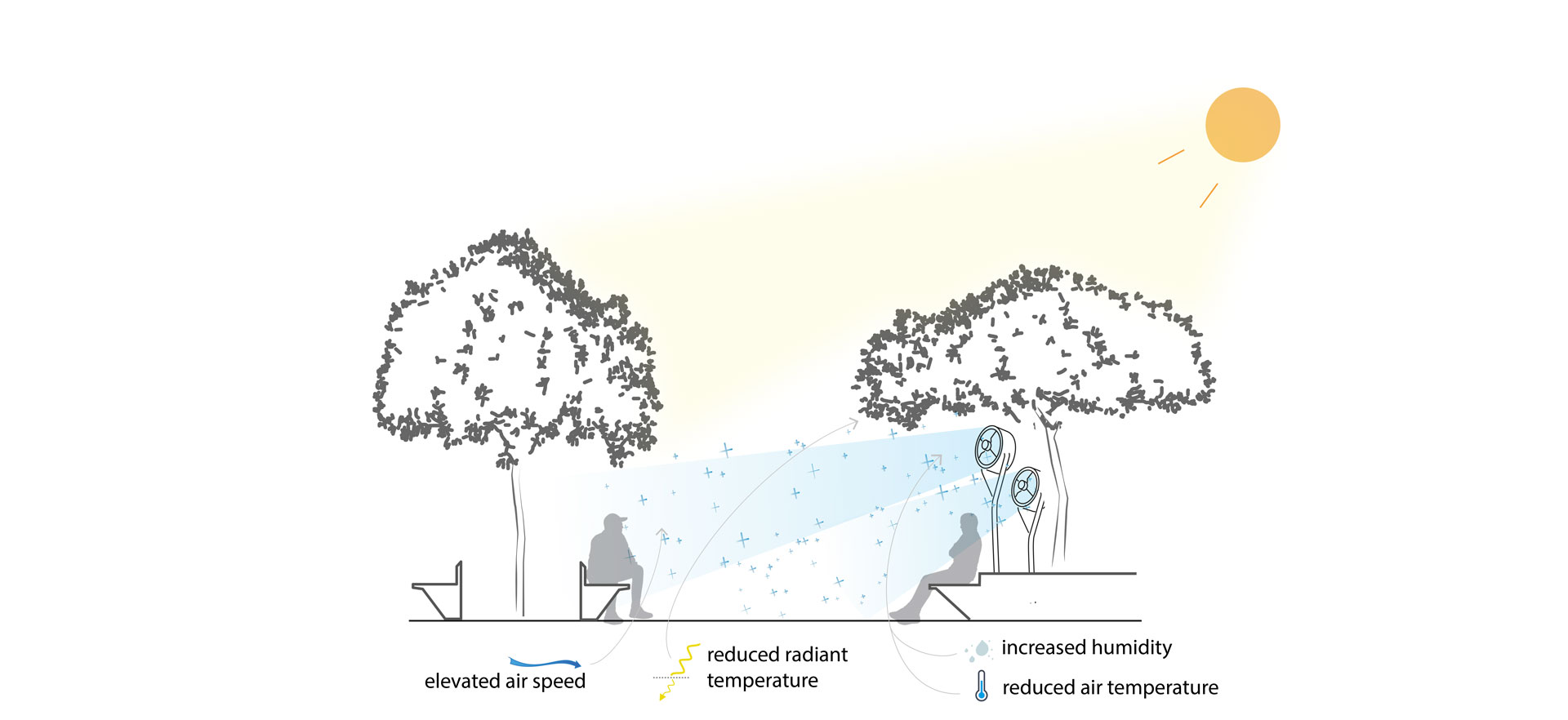

Verdunstung von Wasser ist eine einfache Möglichkeit zur Kühlung. Nebelanlagen sind bei feuchtwarmem Klima gängige Praxis, um den thermischen Komfort im Freien zu verbessern. Herkömmliche Systeme lehnen Besucher jedoch oft ab, da sie mit Wassertröpfchen besprüht und durch Lärm gestört werden. Die praxistaugliche Lösung von Transsolar sieht wissenschaftlich ausgedrückt so aus: Eine vollständig abgeschlossene adiabatische Kühlung verbessert in Kombination mit erhöhter Luftbewegung den Komfort im Freien wesentlich. Sehr kleine Tröpfchen, erzeugt durch speziell konstruierte Hochdruckdüsen und den fokussierten gleichmäßigen Luftstrom eines Ventilators machen es möglich. Die Tröpfchen verdunsten vollständig, die Menschen werden nicht nass, sie spüren nur die kühle Brise. Daher nennen wir die Technik 'Dry Mist' – Trockennebel.

Video >

Spielplatz National Museum
Spielplatz National Museum
Spielplatz National Museum
Spielplatz National Museum

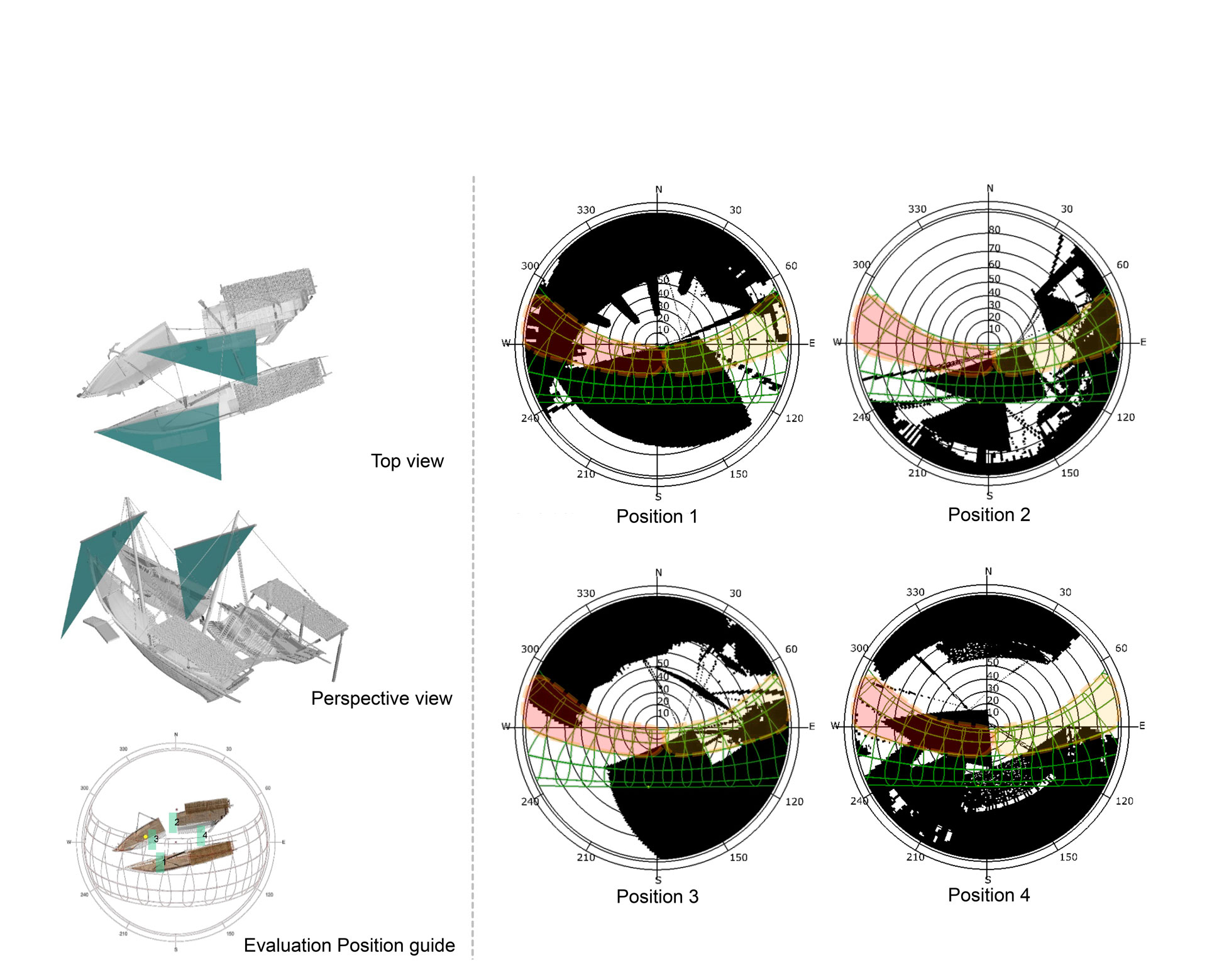

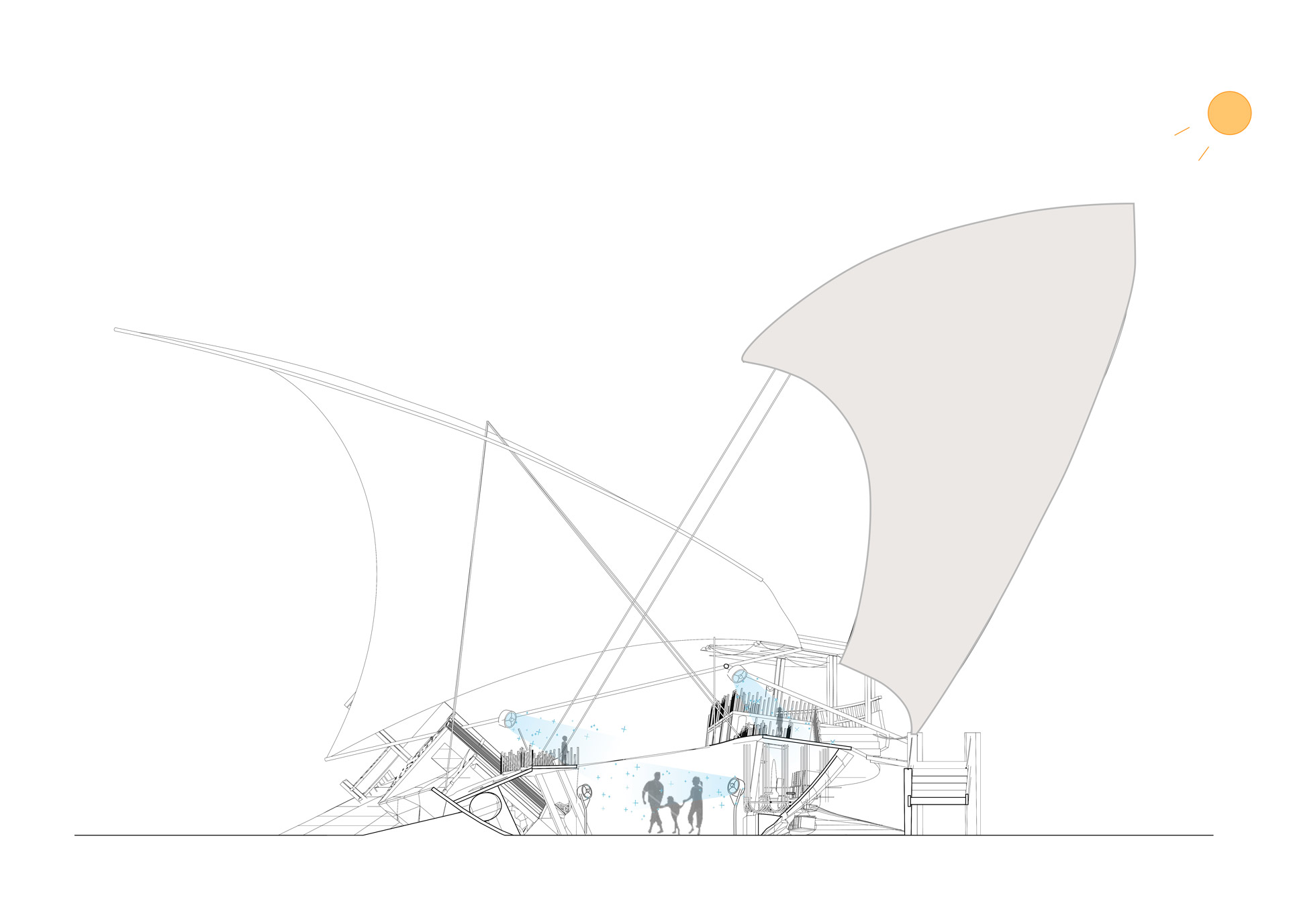

Optimization of shading sail by solar studies
