Parlament West Block Renovierung, Ottawa, ON, Kanada

Parlament West Block Renovierung

Das Projekt ist Teil einer Sanierung und Erweiterung des kanadischen Parlaments. Ein bestehender Innenhof wurde umgenutzt und kann jetzt von der Kammer des Unterhauses zu Parlamentssitzungen genutzt werden. Dazu wurde der Innenhof mit einer speziell entwickelten Konstruktion überdacht. Die akustischen und tageslichttechnischen Anforderungen waren äußerst hoch, da u.a. Fernsehübertragungen stattfinden. Weiterhin waren Sicherheitsbestimmungen und sogar die Kleidung der Abgeordneten mitbestimmend für die Konzeptstrategie.

Das Klimakonzept basiert auf der Strategie einer Quelllüftung. Dieses System bringt Frischluft in Bodennähe in den Saal ein. Durch interne Lasten wie Personen erwärmt sich die Quellluft, steigt auf und wird unterhalb des Daches zentral abgeführt. Dadurch muss nicht der gesamte Luftraum klimatisiert werden, sondern nur die Bereiche wo sich Menschen aufhalten.

Die Dachkonstruktion besteht aus einer Innen- und Außenhülle; dazwischen ist ein Luftraum der als Pufferzone dient und auch die Verschattungssysteme aufnimmt. Diese Pufferzone wird natürlich durchlüftet um in den Sommermonaten Überhitzung zu reduzieren; im Winter wird die Pufferzone beheizt um Kondensat zu vermeiden. Das Verschattungssystem in der Pufferzone besteht aus zwei einzelnen Systemen, die in Synergie zusammenarbeiten um die Sonneneinstrahlung zu reduzieren aber trotzdem Tageslicht in die Kammer lassen. Ein Lamellensystem wird dazu aktiv gesteuert; das andere ist ein fixes System das zur Grundverschattung dient.

Zur Konzeptentwicklung und Validierung wurden detaillierte thermische, tageslichttechnische und Strömungssimulationen durchgeführt. Diese komplexe Problemstellung war nur mittels einem integralen Designprozess lösbar, bei dem Transsolar federführend war. Dadurch entstand ein Vorzeigeprojekt, dass den Komfort für die Menschen maximiert aber gleichzeitig den Energieverbrauch auf ein Minimum beschränkt.

Parlament West Block Renovierung

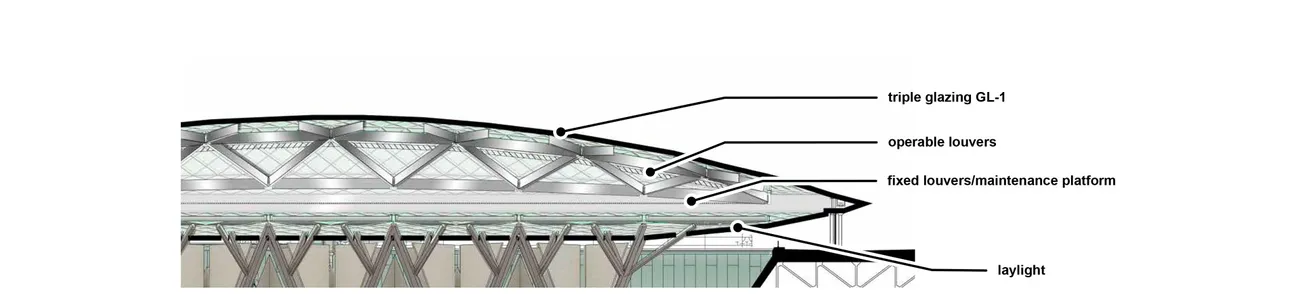

Roof elements with daylighting function

Parlament West Block Renovierung

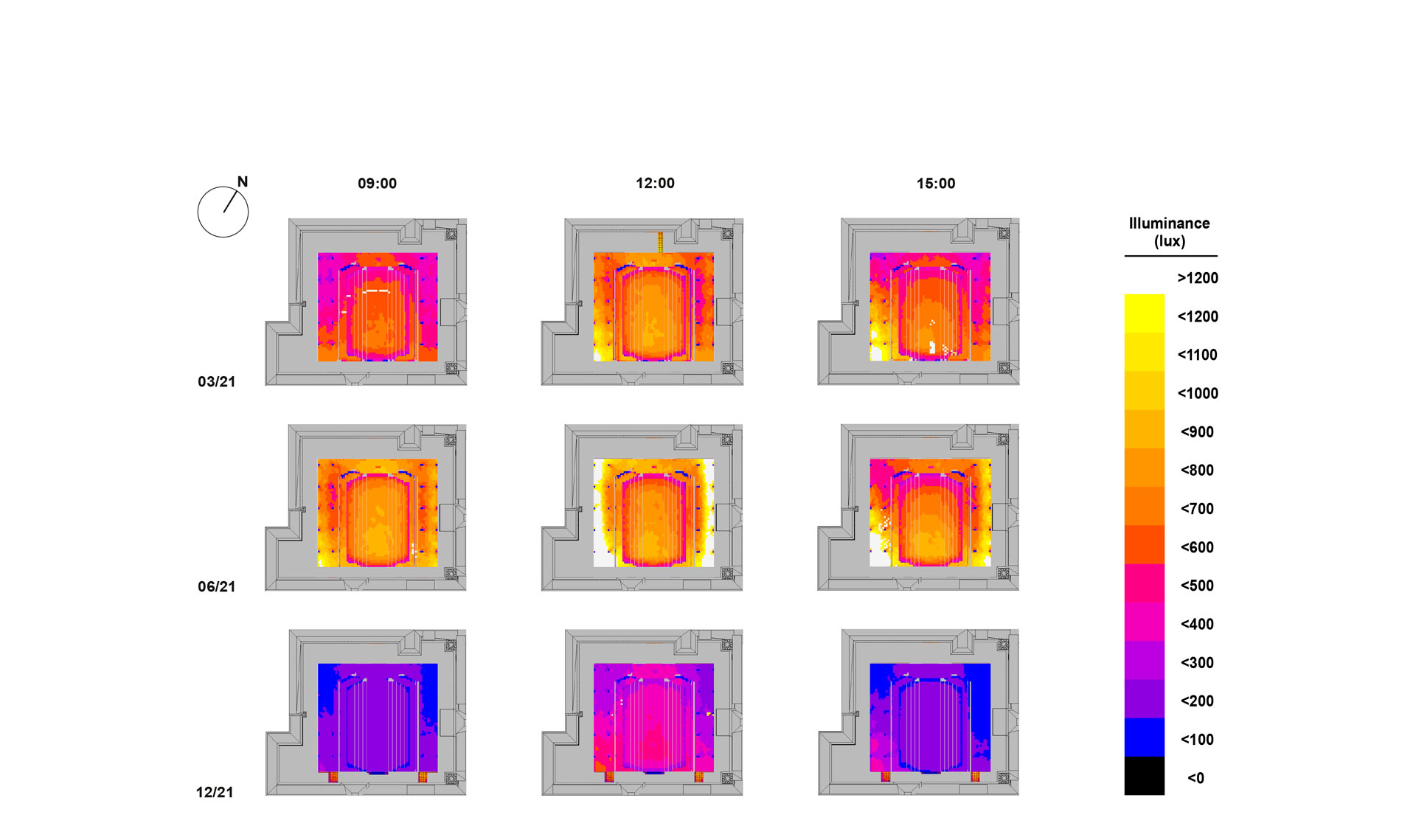

Daylight availability study

Parlament West Block Renovierung

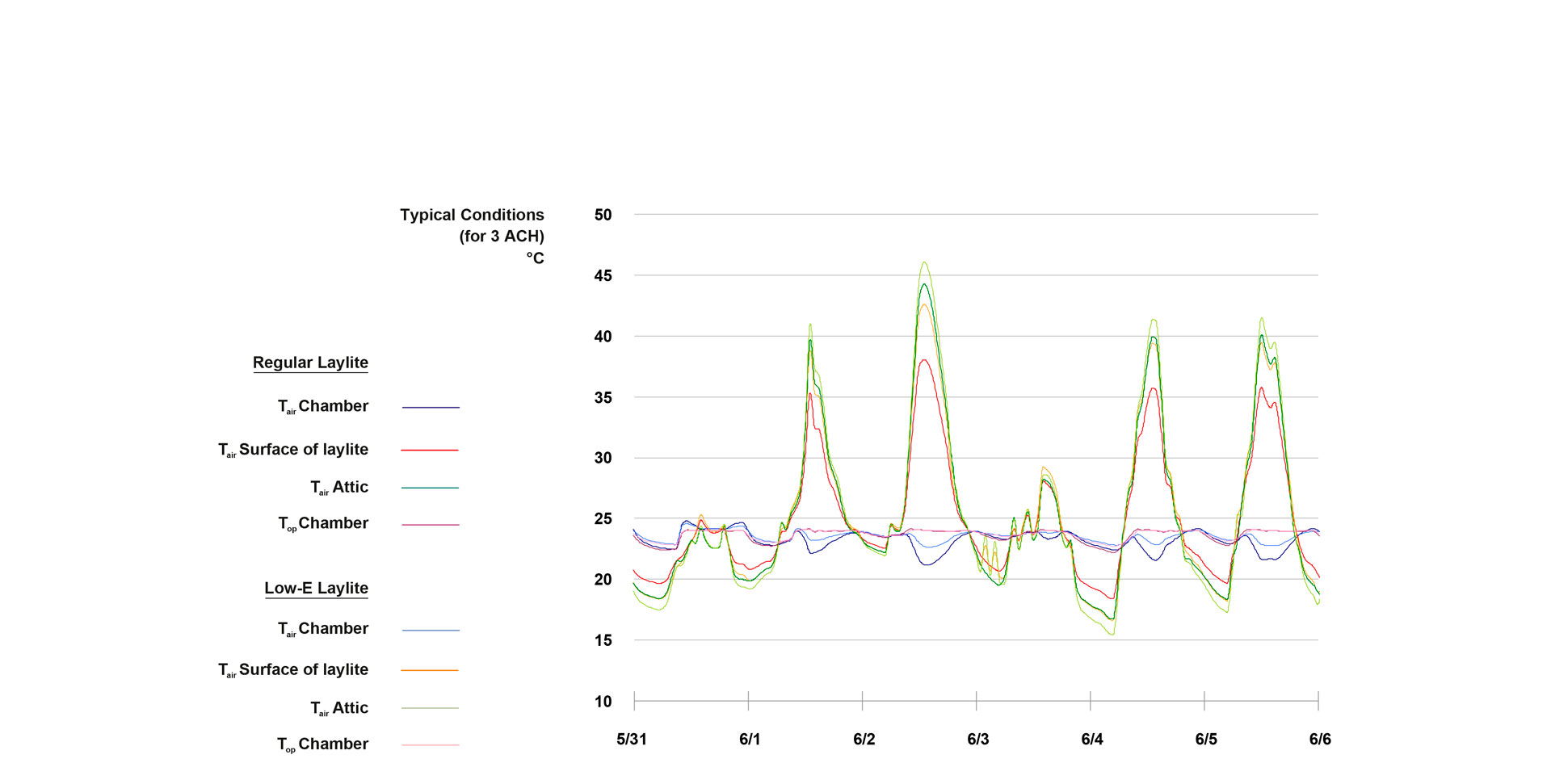

Temperature

Parlament West Block Renovierung

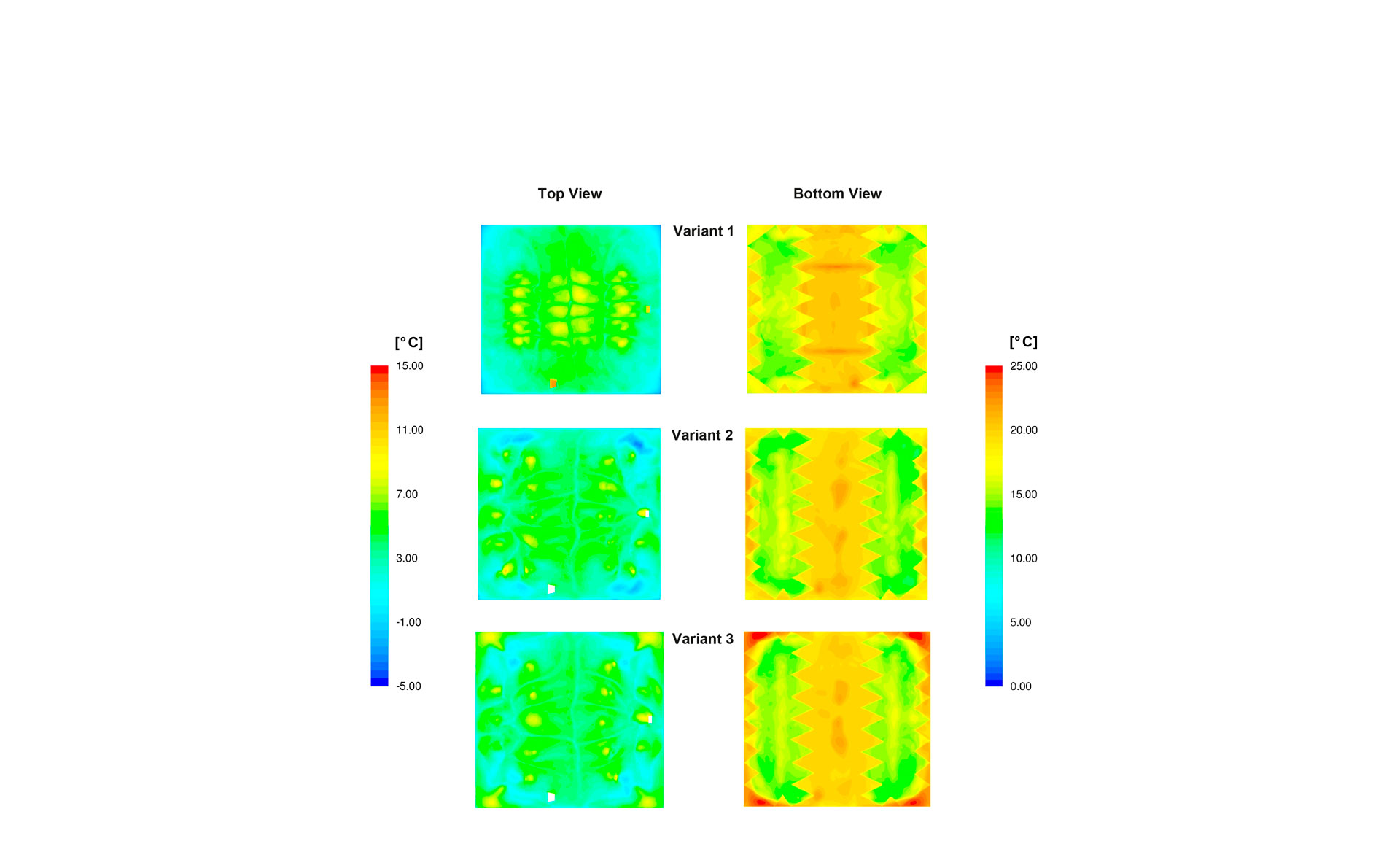

Results – Contours of surface temperature
