John and Frances Angelos Law Center, Baltimore, MD, États-Unis

John and Frances Angelos Law Center

Le bâtiment abrite sous le même toit des salles de cours, des bureaux, l'administration et la bibliothèque de droit. Le contexte urbain difficile exigeait une réflexion sur la répartition des programmes afin d´assurer un éclairage naturel du bâtiment et de permettre une ventilation croisée. Le concept climatique intégré répond à ces deux exigences ainsi qu’aux problématiques posées par le climat humide en été, l’hiver tempéré et les saisons intermédiaires modérées.

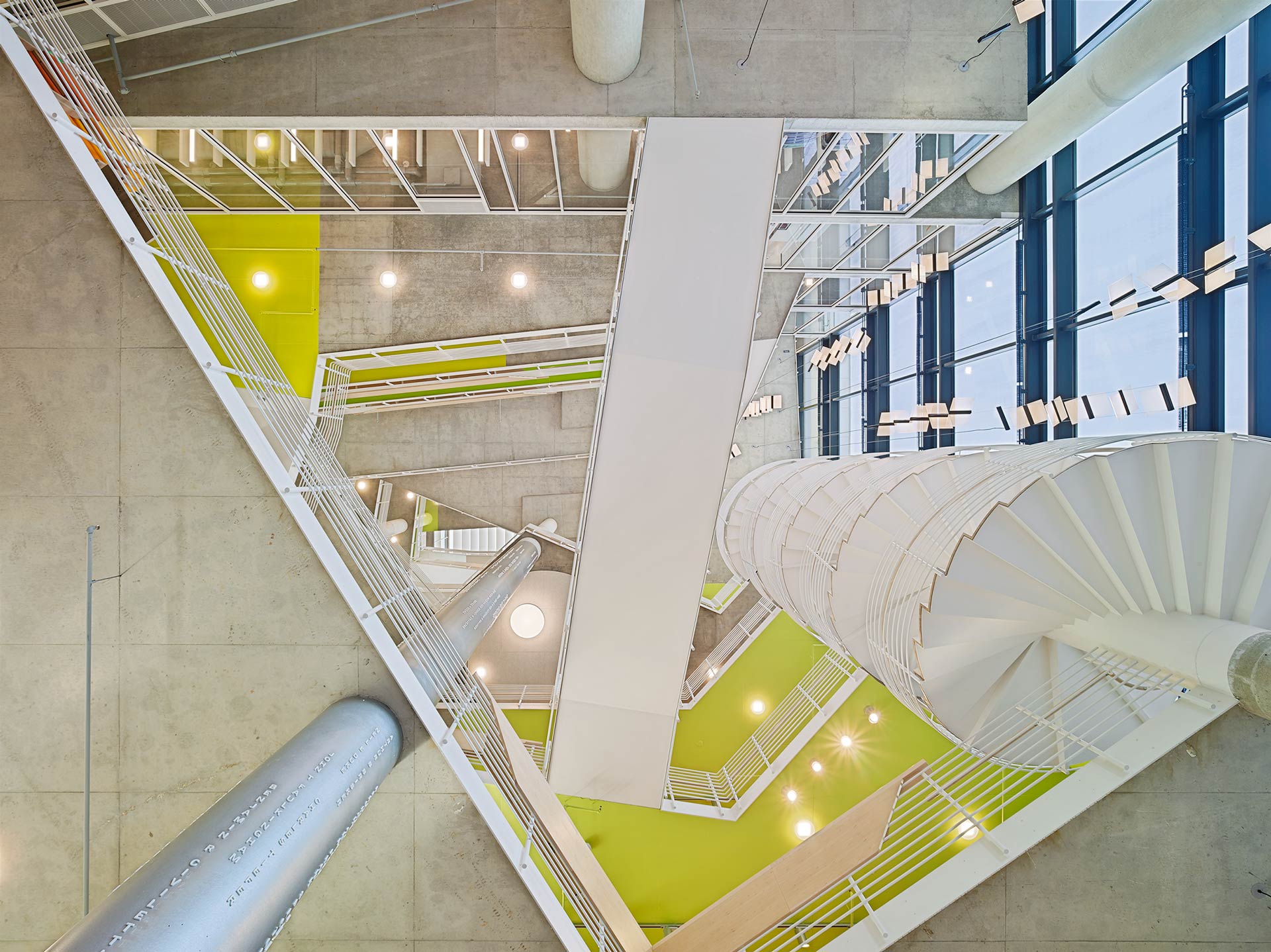

Pour empêcher les contrastes de lumière trop intenses, l´éclairage zénithal a été réduit grâce à l´installation d´une petite lucarne au sommet de l´atrium. Au lieu d'utiliser la lumière naturelle verticale, le volume du bâtiment a été prévu pour laisser entrer la lumière horizontale par les façades sud et nord. Les planchers ont été optimisés individuellement autour de l´atrium pour obtenir une exposition maximale au ciel et une lumière horizontale diffuse douce entrant au plus profond de chaque étage. Des simulations d´éclairage naturel ont été effectuées pour affiner et vérifier cette démarche, et s'assurer de son intégration au fur et à mesure de l'évolution du dessin architectural.
La conception climatique inclut un refroidissement complet par dalle active pendant la période estivale chaude et humide, combiné à un système de ventilation mécanique hygiénique. Les fenêtres entièrement automatisées permettent aussi une ventilation naturelle.
La consommation énergétique projetée du bâtiment est inférieure de 42 pour cent à celle prévue dans la norme ASHRAE 90.1-2004.

John and Frances Angelos Law Center
John and Frances Angelos Law Center
John and Frances Angelos Law Center

The sun path diagram, specific for the latitude of the site, shows the position of the sun at all times throughout the year.

John and Frances Angelos Law Center

The shading diagram is a sun path diagram that shows the times that a building facade or location will receive direct sunlight or shading. The shapes of the surrounding buildings actually show themselves.

John and Frances Angelos Law Center

June 1st

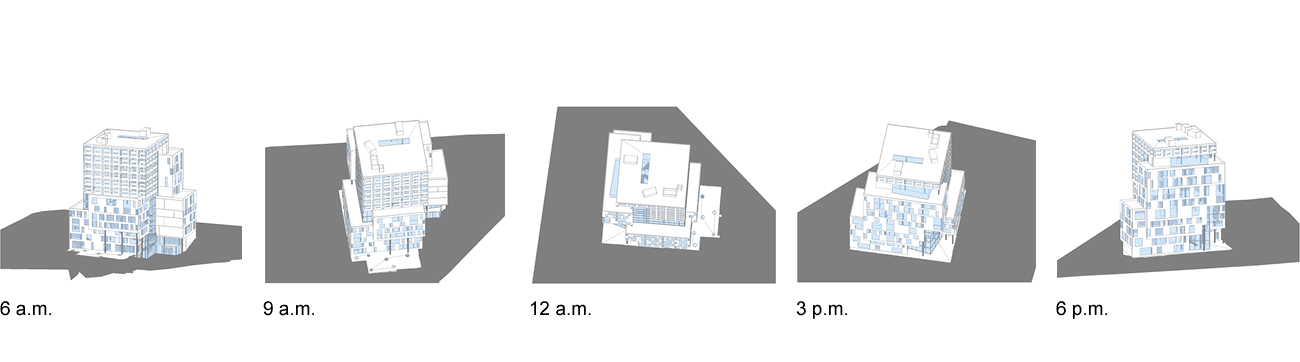

The view from sun position is a sequence of snapshots that show the view from sun position for each hour of the day.
