Parlement Rénovation Bloc Ouest, Ottawa, ON, Canada

Parlement Rénovation Bloc Ouest
Parlement Rénovation Bloc Ouest

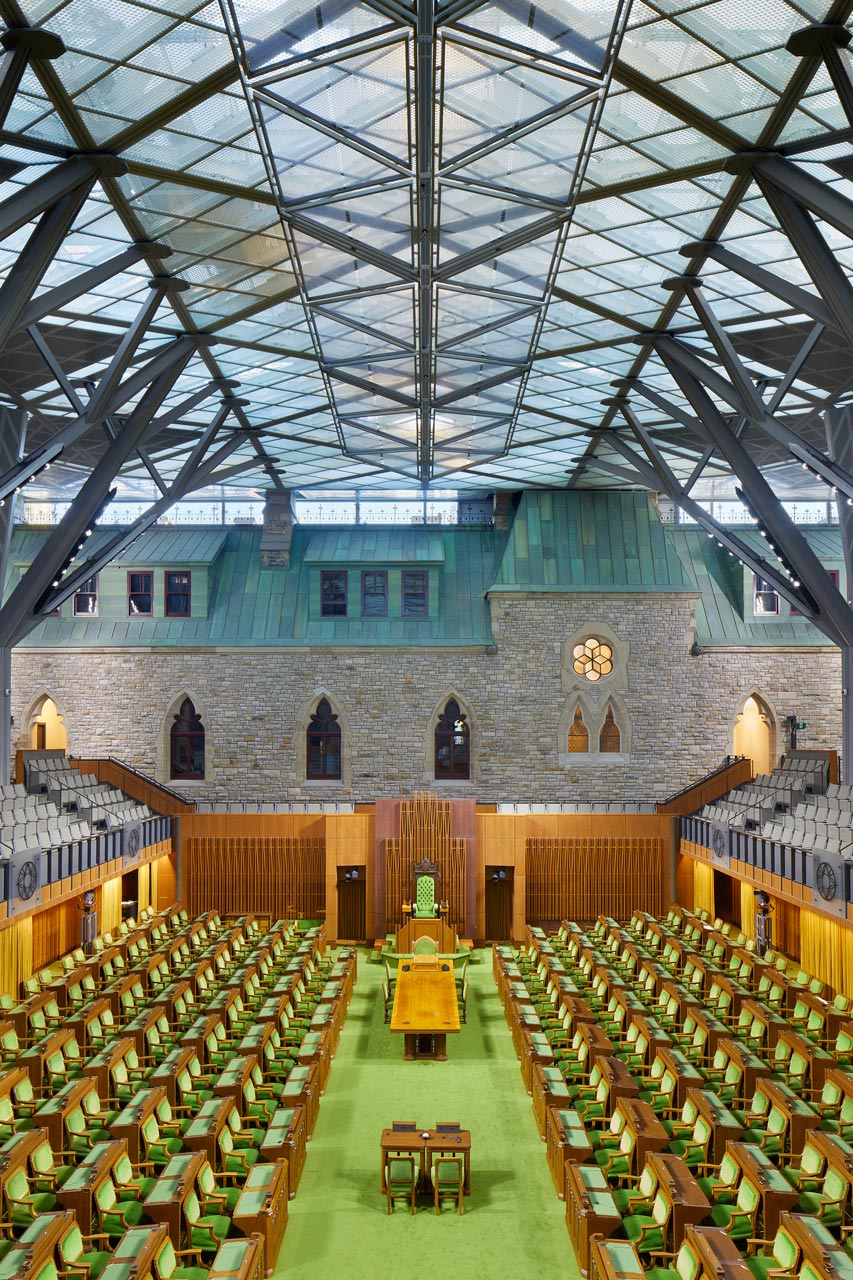

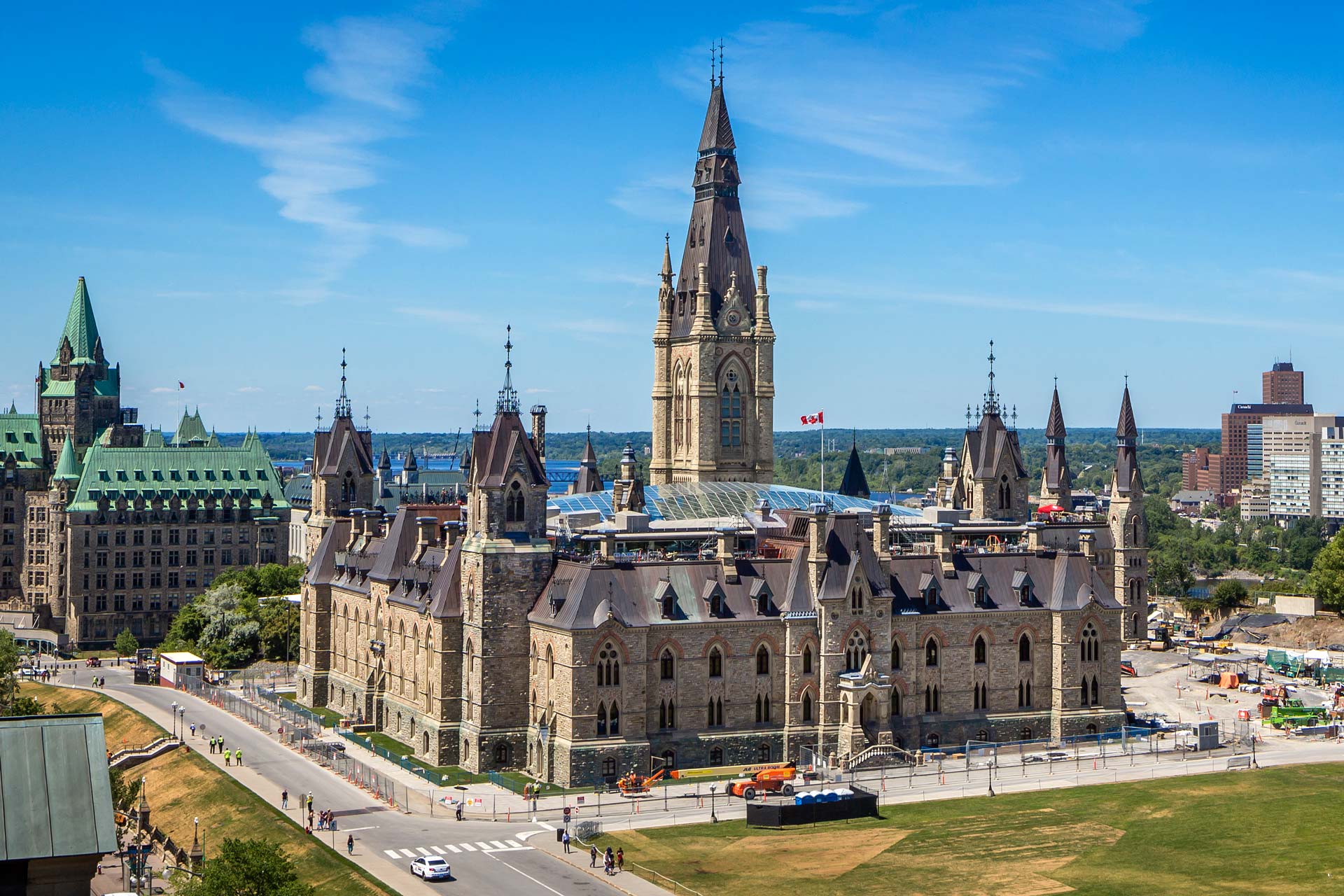

Le projet fait partie de la rénovation et de l’extension du bâtiment de 4 étages du bloc Ouest, l’un des bâtiments du Parlement canadien. La cour du bâtiment sera fermée avec un toit constitué de triple-vitrage pour former le nouvel hémicycle de la Chambre des Communes. Il s’agit d’un toit mansardé de quatre niveaux conçu et assemblé pour contrôler activement les conditions environnementales et maximiser le confort visuel et thermique. Les exigences de conception pour la Chambre des communes sont d’inclure deux modes d’utilisations différents (Chambre en sessions et Chambre en non-session), avoir des niveaux acoustiques et lumineux qui sont dictés par les besoins et diffusés sur des téléviseurs, gérer la sécurité ainsi que le facteur d’habillement des parlementaires. Transsolar a pris une démarche d’approche très intégrée pour maximiser le confort tout en minimisant les besoins énergétiques et en maintenant les exigences architecturales. Le concept de confort dans la Chambre est basé sur une l’isolation thermique du toit via une ventilation par déplacement. L’air est délivré depuis le bas de la Chambre et des sols des balcons, il stratifie et récupère la chaleur des utilisateurs et de la lumière et est rejeté en hauteur au niveau du plafond. Ainsi, seul la quantité d’air utile au refroidissement est nécessaire et l’espace supérieur de la Chambre n’est pas rafraichi. Les parties mansardées fonctionnent indépendamment de la Chambre avec une ventilation par l'air extérieur pour refroidir le grenier en été et le chauffer en hiver pour éviter la condensation. Les greniers sont utilisés comme zones tampon et affranchissent de la majorité des besoins de chauffage et de refroidissement imposés par les conditions extérieures. Pour éviter la pénétration directes des radiations solaires dans la Chambre lors des sessions parlementaires ainsi que pour assurer un contrôle maximum de la lumière naturelle, il a été proposé d’installer deux sets de protections solaires à louvres fixes – l’un fixe dans l’axe SE – NO et l’autre amovible selon l’axe du toit du toit incurvé et perpendiculaire au premier set. Une boucle fermée ou un contrôle séquentiel basé sur des retours d’expérience est utilisé pour contrôler l’ouverture des persiennes. Ce contrôleur a pour entrées un dispositif de poursuite du soleil en fonction de l’heure ainsi que des photo-détecteurs qui mesurent le niveau de luminosité dans la pièce. Les persiennes sont activement contrôlées pour maintenir un niveau de luminosité optimal. Des simulations dynamiques thermiques, de luminosité et d’écoulement de flux ont été effectuées par Transsolar pour valider les concepts climatiques sous l’influence d’une multitude de conditions et d’opérations.

Parlement Rénovation Bloc Ouest

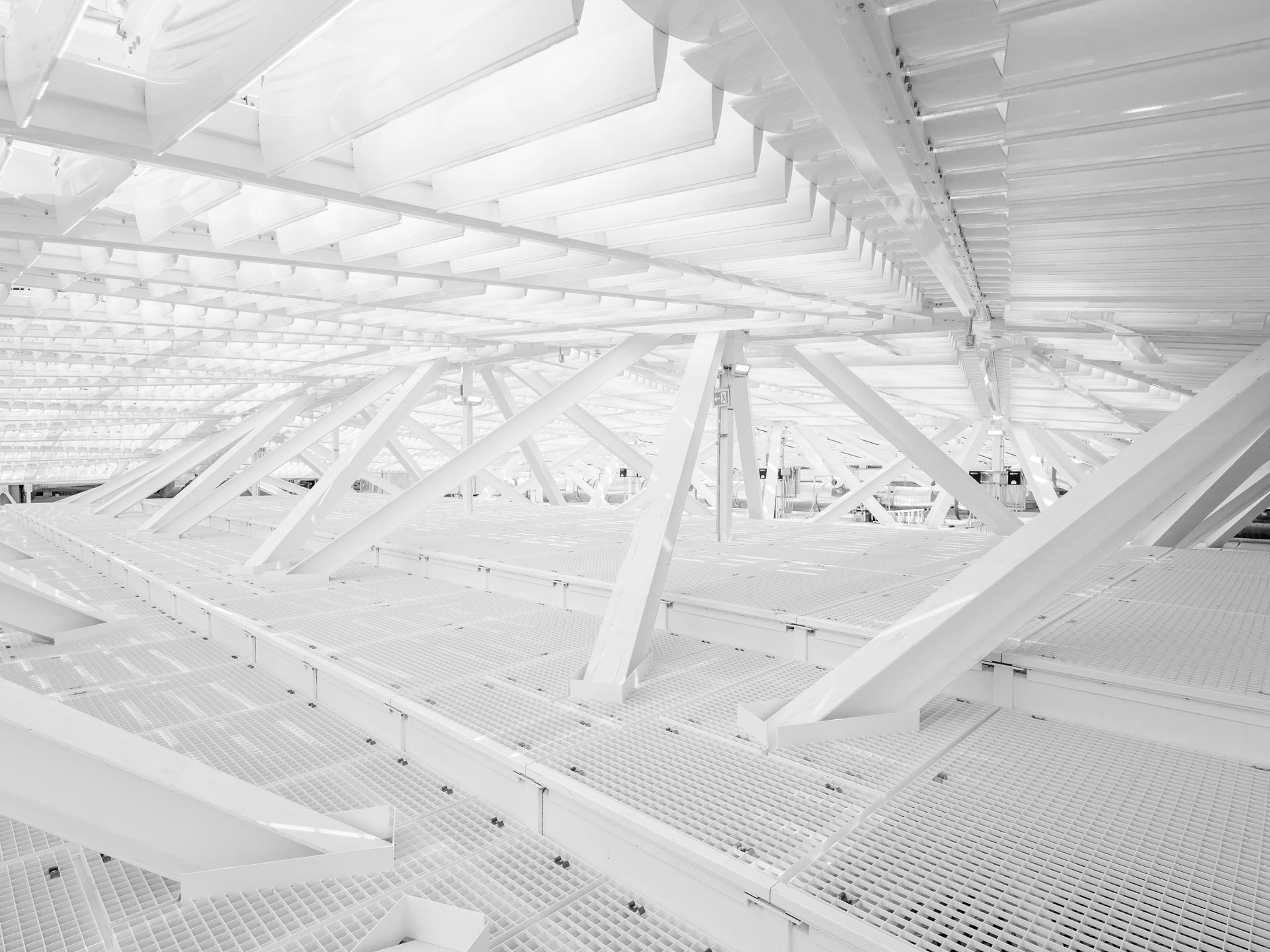

Roof elements with daylighting function

Parlement Rénovation Bloc Ouest

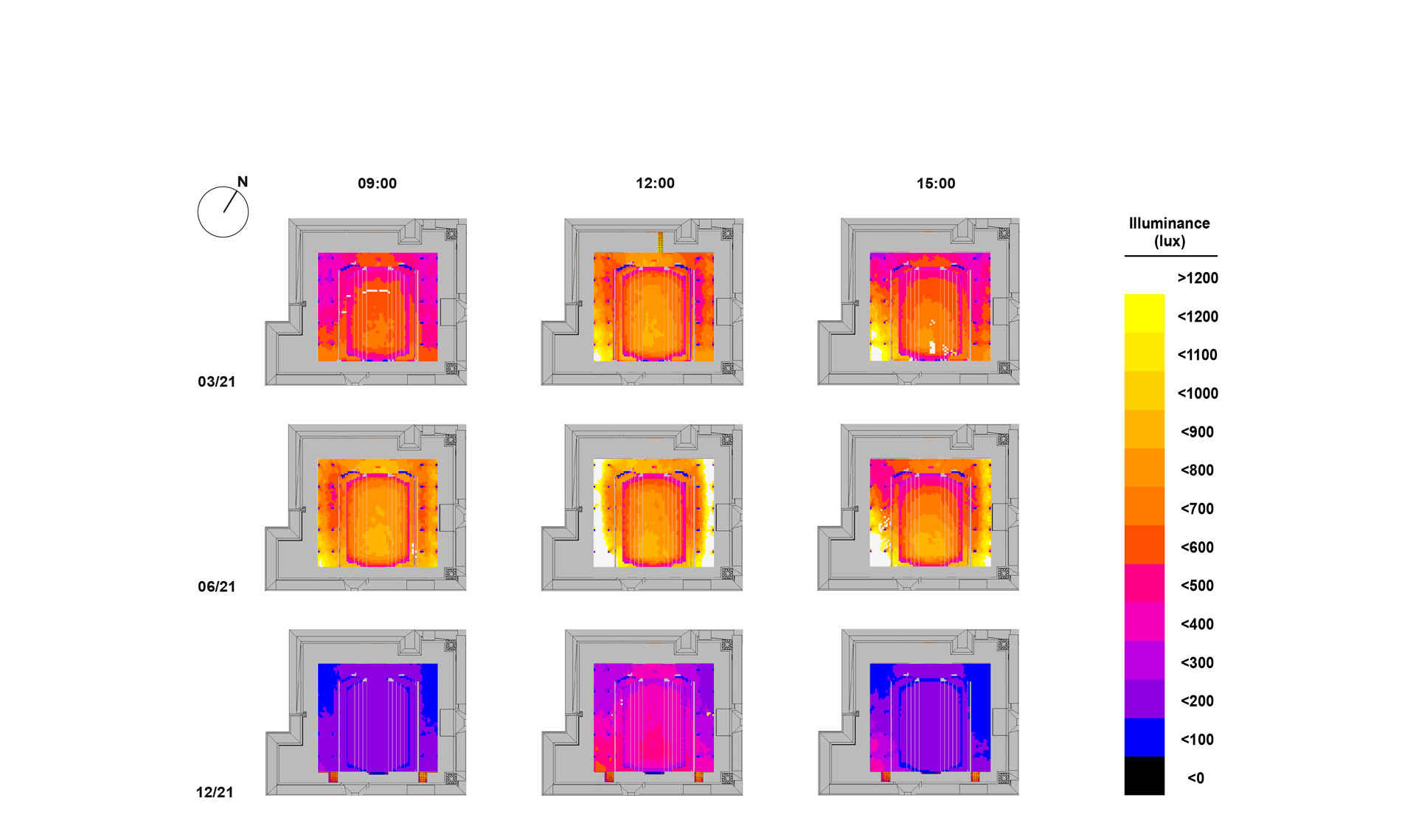

Daylight availability study

Parlement Rénovation Bloc Ouest

Temperature

Parlement Rénovation Bloc Ouest

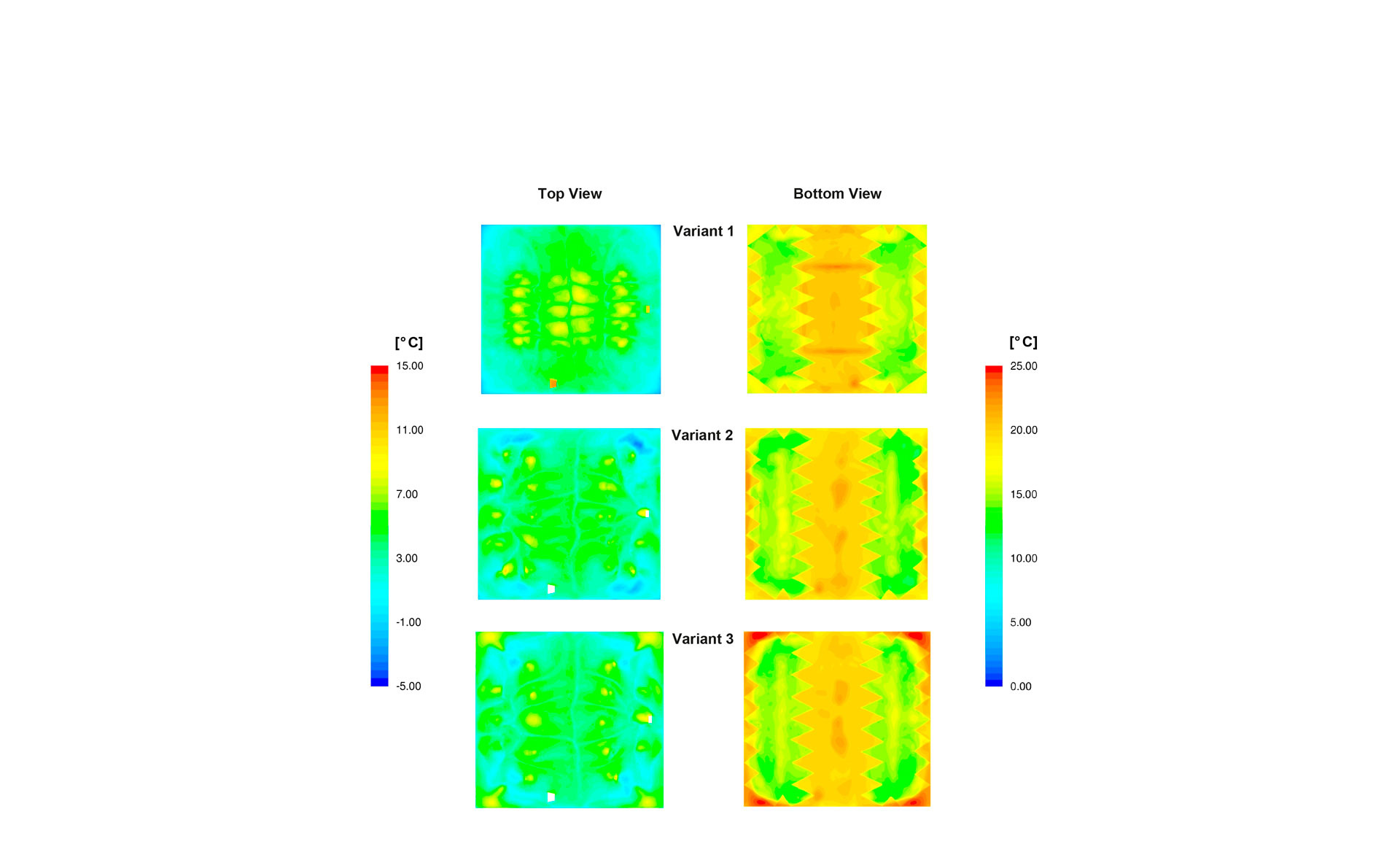

Results – Contours of surface temperature
