Rénovation Tour Sparkasse, Rosenheim, Allemagne

Rénovation Tour Sparkasse
Rénovation Tour Sparkasse

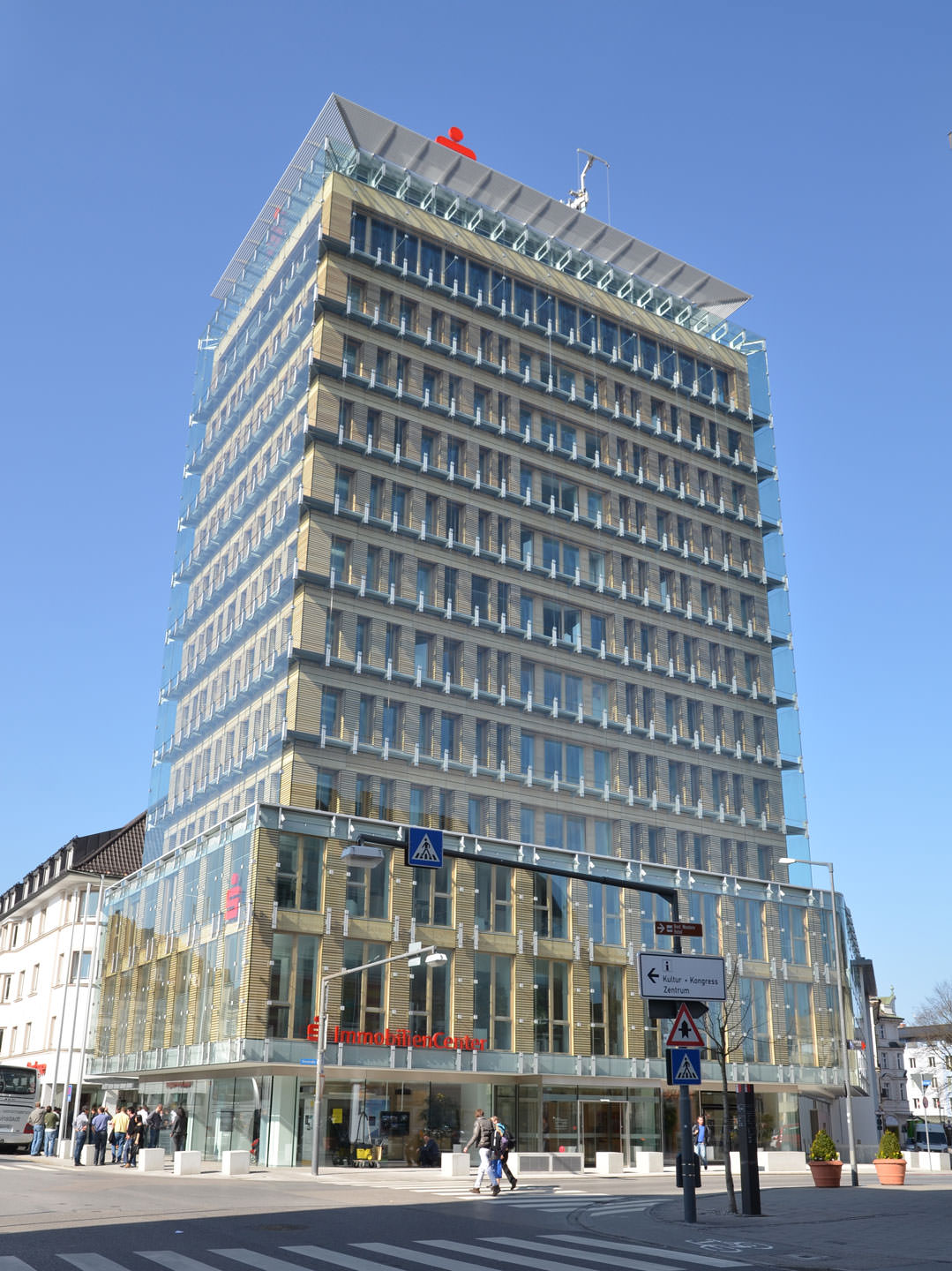

Les vents très forts habituels à Rosenheim exercent une pression sur la tour isolée de la Sparkasse et rendent la ventilation naturelle difficile à réaliser. La façade de pierre du bâtiment datant de 1969 avait besoin d'être rénovée parce qu'elle n´était plus satisfaisante des points de vue énergétique et structurel.

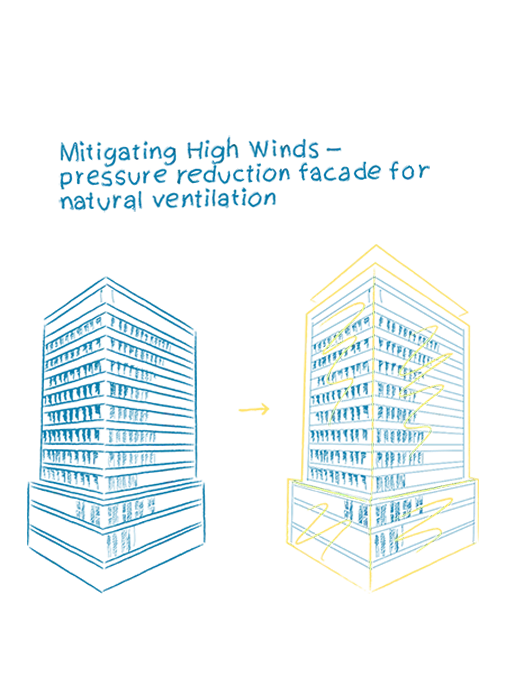

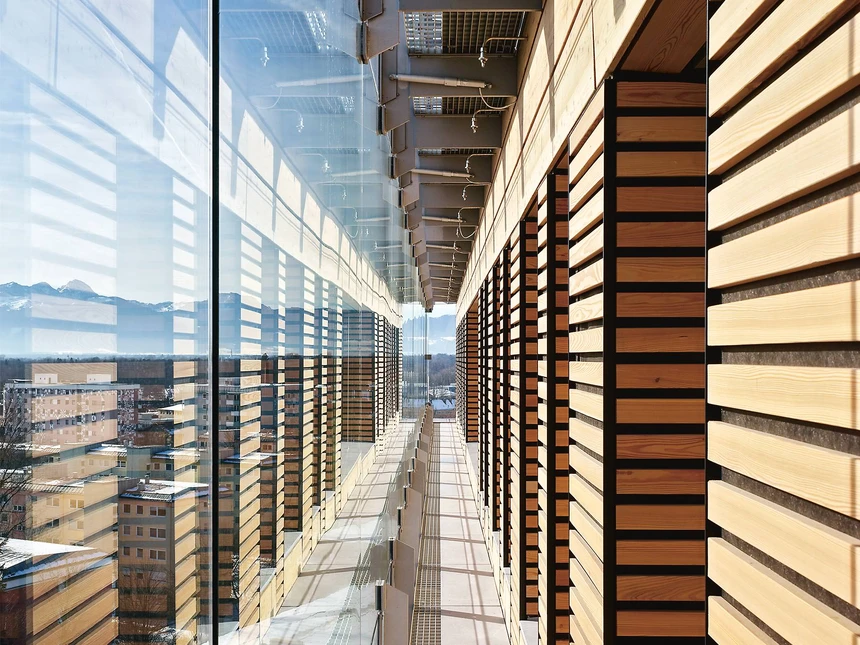

Pour permettre l'ajout de fenêtres opérables et de protections solaires extérieures à tous les niveaux du bâtiment, un système bloquant les vents était nécessaire. Des prises d’air motorisées asservies en fonction du vent, du soleil et de la température contrôlent la ventilation de la cavité de la double façade, créant ainsi un espace tampon et réduisant la pression du vent. Ceci permet une ventilation naturelle des bureaux. Cet espace intermédiaire inclut des stores hautement réfléchissants placés devant les fenêtres intérieures et empêche l’usure de la structure en bois.

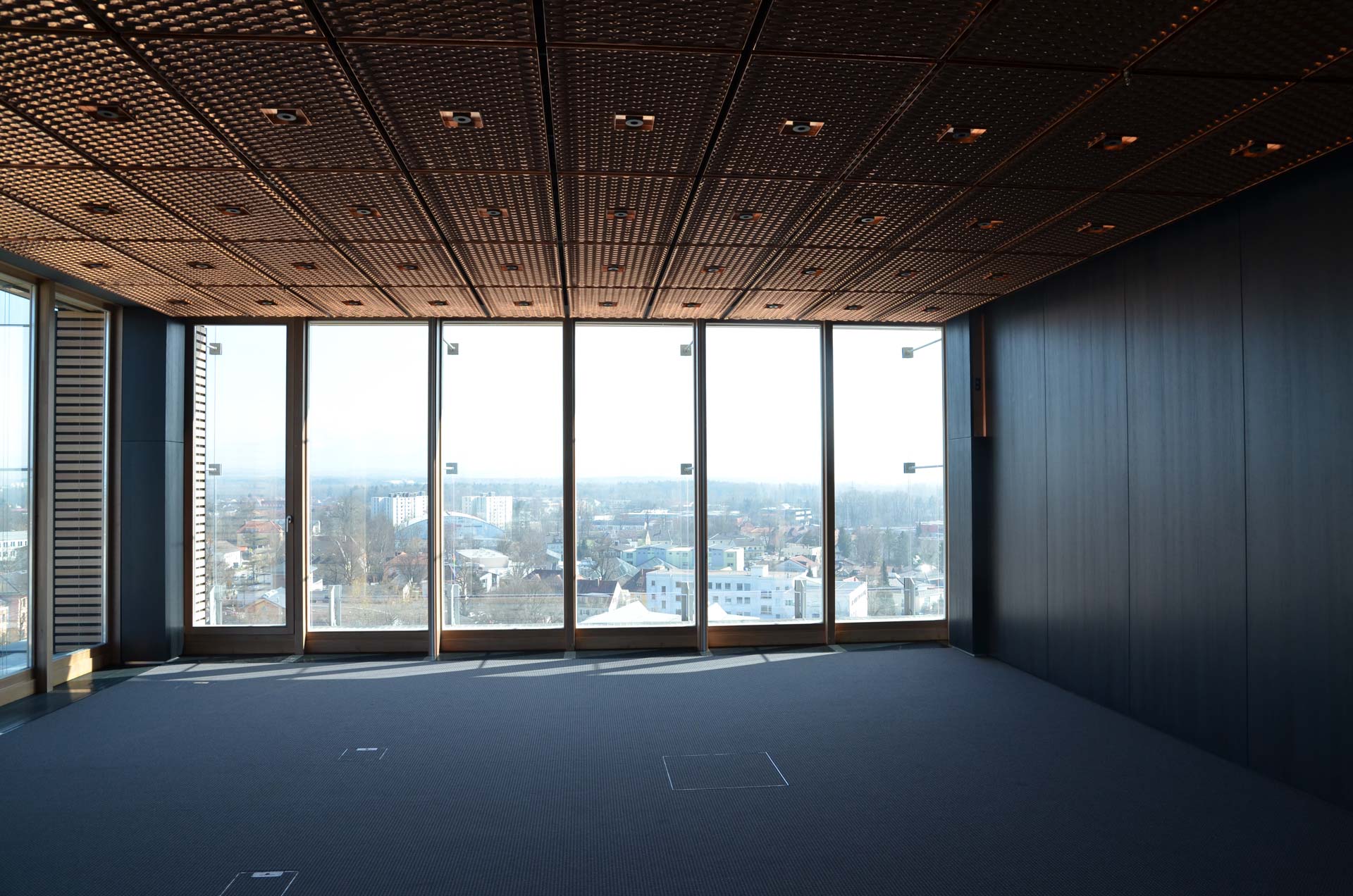

Les parapets massifs en béton ont été supprimés, dégageant ainsi les fines dalles de béton armé. Pendant l´été, le confort thermique des bureaux est assuré grâce à un refroidissement par rayonnement utilisant des réseaux capillaires situés sur la face inférieure du plafond, et de l´eau en provenance directe de la nappe phréatique. Durant l´hiver, la pompe à chaleur utilise la nappe phréatique pour le chauffage et les plafonds actifs comme source de rayonnement à basse température. La réhabilitation a amélioré le confort du bâtiment et réduit ses besoins en énergie primaire de 400 kWh/m² par an à environ 100 kWh/m² par an.

Rénovation Tour Sparkasse

Wind Pressure Coefficient cp
Northeast facade (.1) in 4th, 7th, 10th, 12th level

Rénovation Tour Sparkasse

Wind Pressure Coefficient cp
Southeast facade (.2) in 4th, 7th, 10th, 12th level

Rénovation Tour Sparkasse

Wind Pressure Coefficient cp
Southwest facade (.3) in 4th, 7th, 10th, 12th level

Rénovation Tour Sparkasse

Wind Pressure Coefficient cp
Northwest facade (.4) in 4th, 7th, 10th, 12th level

Rénovation Tour Sparkasse

Wind Pressure Coefficient cp
Northwest facade (.5) in 4th, 7th, 10th, 12th level

Rénovation Tour Sparkasse
Rénovation Tour Sparkasse

Wind Rose
Test Reference Year Munich
