“Verschattungsdemo” an der Academy Museum of Motion Pictures

Renzo Piano Building Workshop steht kurz vor dem Abschluss der Arbeiten am Academy Museum of Motion Pictures in Los Angeles, dem Oscar-Museum. Der Neubau in Kugelform birgt einen Kinosaal mit 1000 Sitzplätzen und verfügt über eine Terrasse von 1.200 m², die dank ihrer transparenten verglasten Überdachung einen geschützten Außenraum bildet.

In der vergangenen Woche organisierte Renzo Piano Building Workshop in Abstimmung mit der Firma Draper Inc., die für die Beschattungssysteme verantwortlich ist, eine "Demoversion des Sonnenschutzes". Per Fernsteuerung und Manipulation der Zeituhr wurden verschiedene Sonnenstände simuliert, damit Architekten und Planer die Beschattungspositionen beobachten und vergleichen konnten, um die Programmierung auszulegen und zu validieren.

Zuvor hat Transsolar für drei kritische Auslegungstage (Winter/Übergangsjahreszeit/Sommer) die Verschattungswirkung der vorgeschlagenen Anordnung der Verschattungselemente untersucht. Ziel ist, eine möglichst große Transparenz der Kuppel mit ungestörtem Panoramablick zu erlauben und dabei die bestmögliche Verschattung für einen guten thermischen Komfort zu bieten. Dafür wird nur jeweils der Sonnenschutz aktiviert, der seinen Schatten auf die Terrasse wirft. Dadurch entsteht ein Sonnenschutz-Muster, das sich über den Tagesverlauf verändert, weil zu verschiedenen Zeiten unterschiedliche Verschattungselemente aktiv sind. Die Analyse hat gezeigt, dass die Anordnung im Sommer eine gute Verschattung gegen hochstehende Sonne ermöglicht und im Winter eine etwas geringere Verschattungswirkung gegen die tiefstehende Sonne hat. Aufgrund der geringen Sonneneinstrahlung und der niedrigen Temperaturen im Winter ist dies akzeptabel.

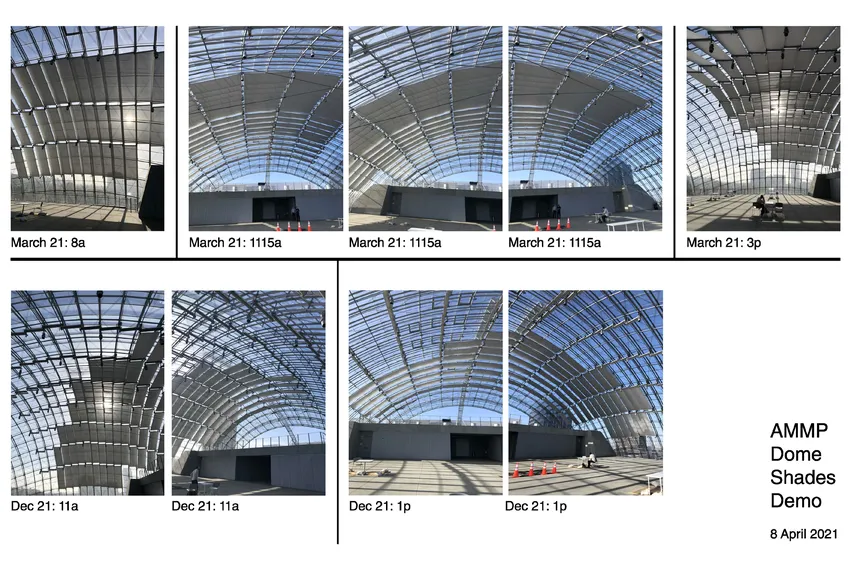

Die Vorführung ergab ein positives Ergebnis: "Der Sonnenschutz entspricht im Allgemeinen der Entwurfsabsicht, es entsteht eine Sonnenschutz-Muster nach Bedarf, das dem Sonnenstand folgt, entsprechend der Tageszeit wie auch den Jahreszeiten. Der Ist-Zustand erfüllt die Erwartungen, die Abweichungen im Vergleich zum Designmodell sind nur geringfügig. Die beigefügten Aufnahmen zeigen Positionen der Verschattung während des Tests; sie wurden während des Versuchs von der Terrasse aus aufgenommen."
